硬件参数
显示屏 10.1” 16:9 TFT LCD屏 液晶可视角度 （T/B/L/R） 85'/85'/85'/85' 分辨率 1024×600 色彩 24位 亮度 400 cd/m² 触摸屏 4线工业电阻触摸屏 CPU 4核1.2GHz ARM Cortex-A7 存储器 4GB EMMC + 256MB DDR3 以太网 1路10M/100M自适应 USB端口 1个USB Slave 2.0端口；1个USB Host 2.0端口 程序下载方式 USB从口/U盘/以太网 串行通讯端口 COM1：RS232/RS485/RS422；COM2：RS485；COM3: RS232
电气规格
额定功率 < 10W 额定电压 DC24V，可工作范围 DC 9V~28V 电源保护 具备雷击浪涌保护 允许失电 < 5mS CE&RoHS 符合EN61000-6-2:2005，EN61000-6-4:2007标准； 符合RoHS雷击浪涌±1KV，群脉冲±2KV； 静电接触4KV，空气放电8KV
环境要求
工作温度 0~50℃ 存储温度 -20~60℃ 紫外线 禁止在强紫外线环境下工作（比如阳光直射） 环境湿度 10~90%RH（无冷凝） 抗震性 10~25Hz（X、Y、Z方向2G/30分钟） 冷却方式 自然风冷
其他
防护等级 前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20 机械机构 工程塑料，浅灰 开孔尺寸 260mm×202mm 整机尺寸 273mm×213mm×36mm 整机重量 约920g
电源端子
Pin1 FG
Pin2 0V Pin3 DC24V

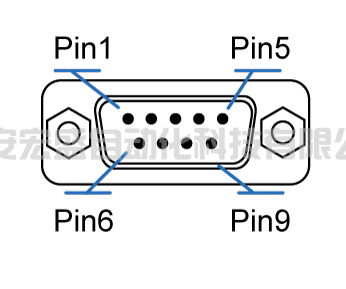

COM1/COM3
Pin1 Rx-(B)
Pin2 RxD (COM1 RS232) Pin3 TxD (COM1 RS232) Pin4 Tx- Pin5 GND Pin6 Rx+(A) Pin7 RxD (COM3 RS232) Pin8 TXD (COM3 RS232) Pin9 Tx+
COM2
Pin1 A+(COM2 RS485)
Pin2 B-(COM2 RS485)
