宏指令的作用

宏指令提供了应用程序之外所需的附加功能。在HMI人机界面运行时，宏指令可以自动的执行这些命令。它可以担负执行譬如数据运算，传送等

宏指令脚本语言

是威纶通自己的语言，类似于C语言

如何实现一个简单的宏指令？

第一步：确定变量类型

第二步：编写脚本语句

第三步：宏指令触发条件

举例：触摸屏上连接了PLC A和PLC B，想将PLC A的某个位信号传送给PLC B的某个位地址？我们详细来阐述

步骤一 确定变量类型

常见的变量类型有：

bool 布尔型 对应位

short 整数型 对应单字

int 整数型 对应双字

float 浮点型 对应小数

此案例中，传送位信号，选定变量类型bool

步骤二 编写脚本语句

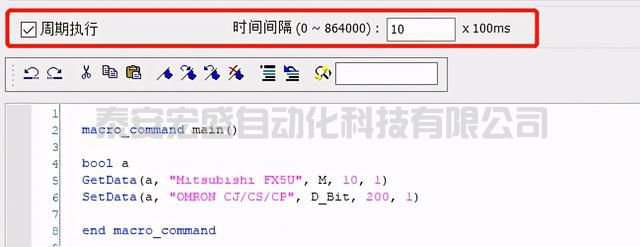

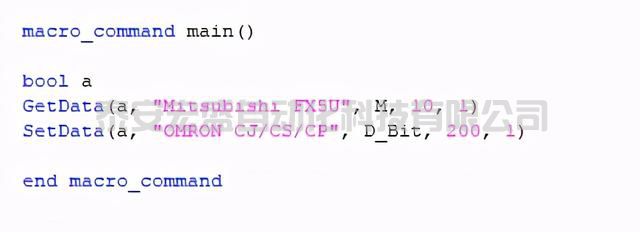

此案例中，想将PLC A的某个位信号传送给PLC B的某个位地址，先使用Getdata函数获取PLC A的位信号，再使用Setdata函数传送给PLC B的某个位地址，编写脚本如下：

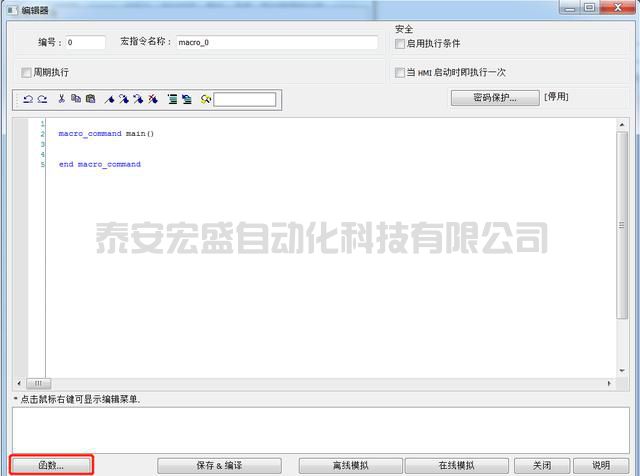

这里推荐不是很熟悉脚本格式的朋友，使用编辑界面左下角的"函数"选项

推荐理由：通过"函数"选项调用后，主要选择下图中圈示的几个地方，格式自动生成，利于编译通过。

步骤三 宏指令执行条件

方法1.编辑界面就有个周期执行选项

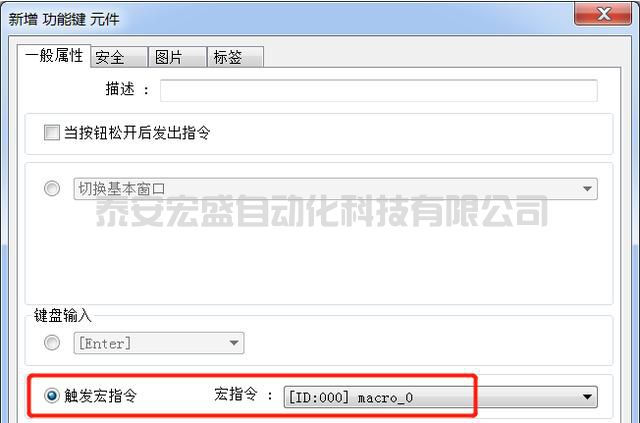

方法2.功能键触发宏指令 每单击这个功能键时，选择的宏指令就会被执行一次

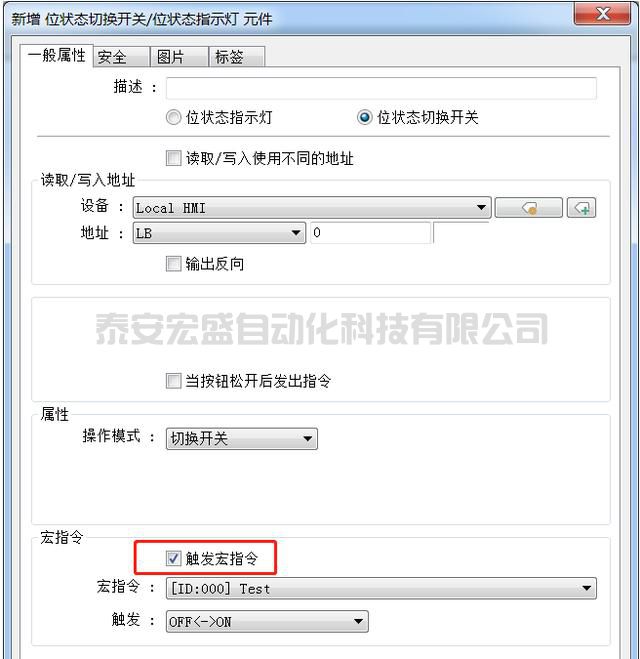

方法3. 使用 [位状态设定] 元件或者 [位状态切换开关] 元件，当这个元件被执行时，选择的宏指令就会被执行一次。

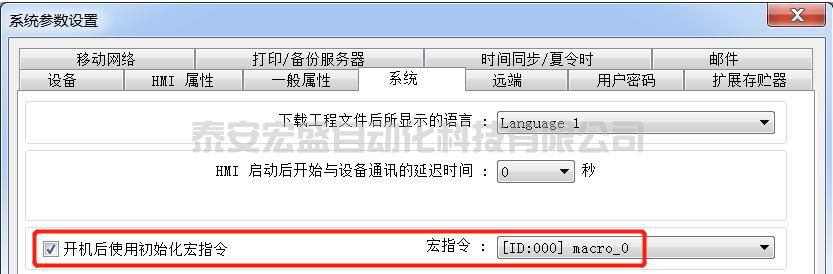

方法4.开机的时候执行1次宏指令

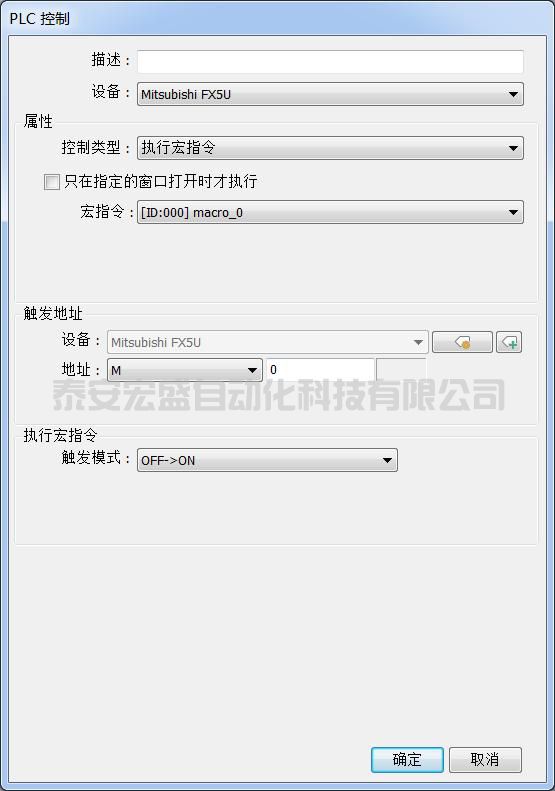

方法5.PLC的某个位 实现触发宏指令

方法6.宏指令一直执行

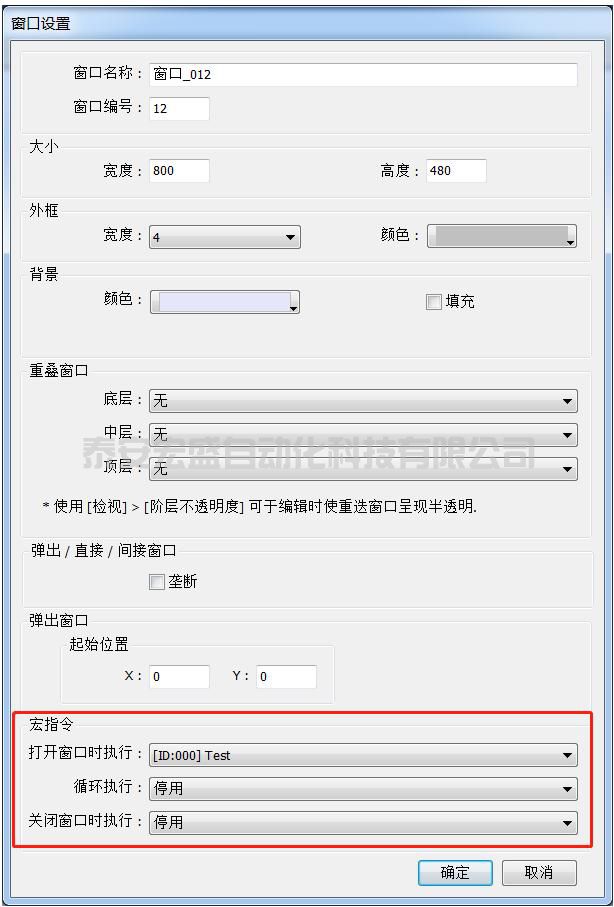

方法7. 在 [窗口设定] 设定宏的执行时机

[开启窗口时执行]：当开启此窗口时即执行指定的宏指令一次。

[循环执行]：当开启此窗口时，即每0.5秒循环执行指定的宏指令。

[关闭窗口时执行]：当离开此窗口时即执行指定的宏指令一次。

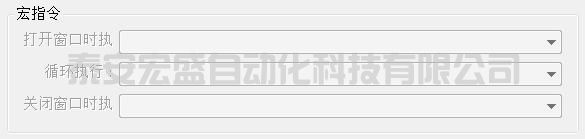

说明：如果您的程序中此项灰阶，代表此型号不支持此功能。

总结：通过以上三步，就可以实现三菱PLC的M10的位状态可以传给欧姆龙PLC的D_bit,200。
