抢答器是一种应用非常广泛的电子电气设备，在各种知识竞赛、抢答场合中，它能迅速客观地分别出最先获得发言权的选手以及实现设定发言时间、记录分数等功能。本文就介绍介绍一个简单的多人抢答器案例，分别用梯形图和SCL两种语言来编程实现，希望对大家能够有所启发。

关键词：西门子；S7-1200；SCL；多人抢答器；梯形图；案例。

一、项目背景描述

在一个知识竞赛的节目中，应用了一套多人抢答器系统。在该系统中，参与者有主持人一名，A组参赛选手两名，B组参赛选手两名。主持人面前有开始和复位两个按钮，每组有一个抢答成功的指示灯，选手都有一个抢答按钮。

主持人针对参赛选手进行出题，出题完毕按下开始按钮，然后两组选手通过各自的按钮来进行抢答，抢答成功后，该组的指示灯亮起，之后派一名选手开始答题，回答正确得1分，回答错误扣1分。答题完毕，主持人使用复位按钮，复位抢答状态，而后循环之前答题步骤。

该系统的示意图如下所示：

图1 多人抢答器系统示意图

二、梯形图编程

当主持人按下开始按钮，置位抢答器开始标志，梯形图程序如图2所示：

图2 开始抢答标志

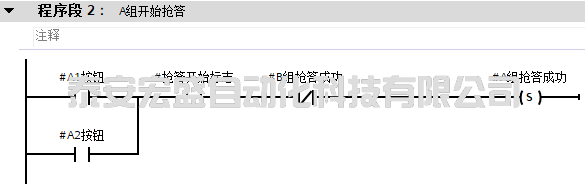

当开始抢答标志置位后，且B组没有抢答成功，A组开始抢答，如图3所示：

图3 A组开始抢答

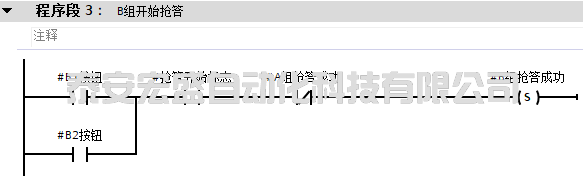

当开始抢答标志置位后，且A组没有抢答成功，B组开始抢答，如图4所示：

图4 B组开始抢答

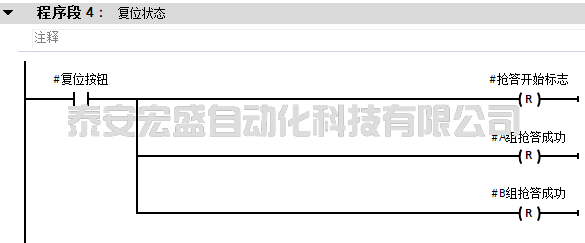

当任意一组抢答成功后，答题完毕，主持人使用复位按钮，复位抢答开始标志、A组抢答成功、B组抢答成功的信号，如图5所示：

图5 复位抢答状态

三、SCL编程

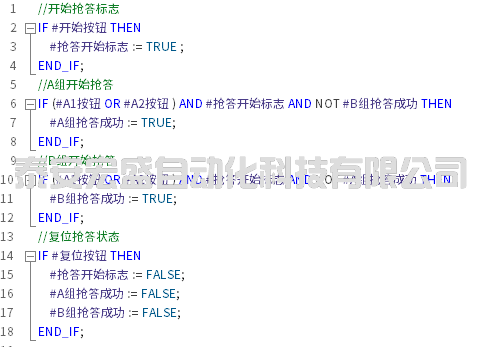

对于该多人抢答器案例，使用SCL的编程方式，如图6所示：

图6 多人抢答器的SCL程序

在该SCL的程序中，使用了IF…THEN…（条件执行指令），它可以用中文的语言来进行表达，如果<条件>成立则执行该程序语句。以该SCL程序中的第一句进行举例说明，它实现的功能是，如果开始按钮按下，则置位抢答开始标志。

四、经验总结

本文介绍了一个简单的多人抢答器用梯形图和SCL的编程实现的方法。在实际的应用中，多人抢答器还要有答题倒计数、计分统计等功能，实现这些功能需要用到定时器和计数器指令。
