下载项目

一、要对S7-1500进行项目下载，我们首先要设置电脑网卡的IP地址。由于在之前的项目组态中，CPU1516-3PN/DP的“PROFNET接口_1”的默认的IP地址是192.168.0.1，因此我们要将电脑网卡的IP地址设为192.168.0.2。

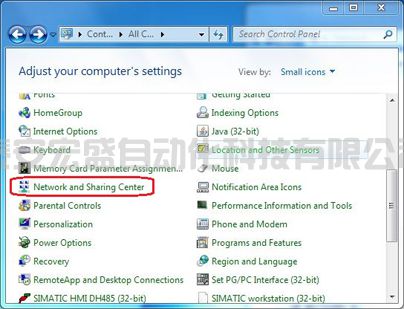

----1.打开Windows 7 操作系统的控制面板，找到小图标视图，单击打开“Network and Sharing Center”:

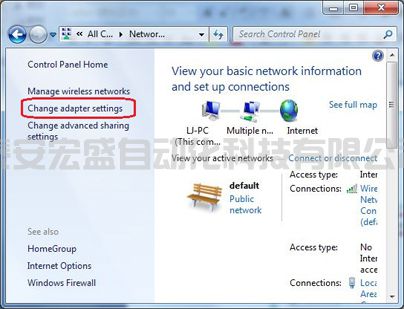

----2.点击窗口左侧的“Change Adapter settings”:

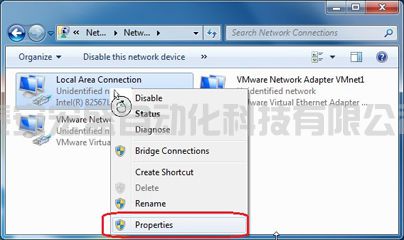

----3.鼠标右击实际使用的本地连接，选择属性（Properties）

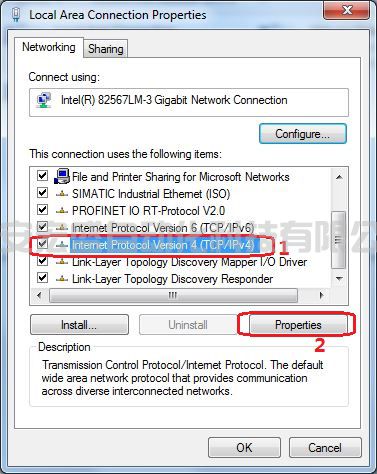

----4.在属性窗口中：选中“Internet Protocol Version 4(TCP/IPv4)”，再点击属性按钮：

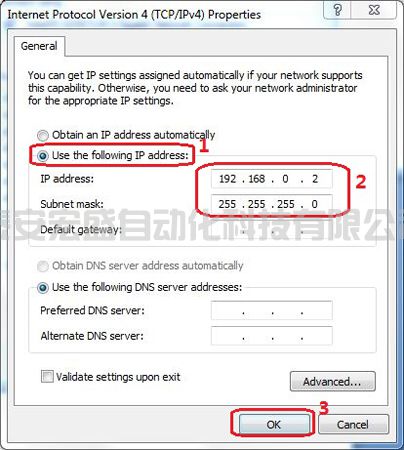

----5.在下面窗口中，我们选择“使用下面IP地址”，填写IP地址为:192.168.0.2，子网掩码为：255.255.255.0。之后我们一次点击“OK”按钮依次确认和关闭窗口。

二、STEP 7 Professional V12 软件中的下载操作：

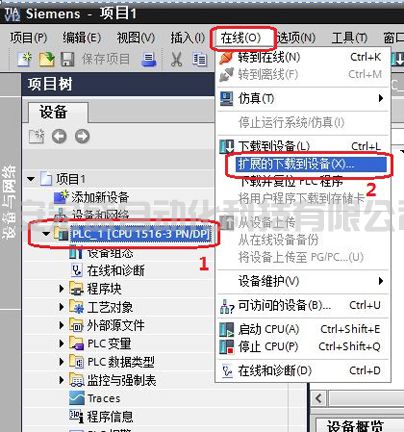

----1.我们先选中项目树中的“PLC_1[CPU1516-3PN/DP]”，然后点击“在线”下拉菜单中的“扩展的下载到设备（X）….”

----2. 在“扩展的下载到设备”窗口中：

--------a.选择“PG/PC接口类型”为“PN/IE”

--------b.选择“PG/PC 接口”为实际使用的网卡

--------c.选择“子网的连接”为“插槽‘1X1处的方向”

----如果CPU1516-3PN/DP没有出现在“目标子网的兼容设备”窗口中，请您再勾选“显示所有兼容的设备”

----CPU1516-3PN/DP出现在“目标子网的兼容设备”窗口中后，我们就可以直接点击“下载”按钮执行下载了。
