一般电工经常接触的电线导线横截面积规格如下：
1mm、1.5mm、2.5mm、4mm、6mm、10mm、16mm、25mm等；
其中16mm、25mm等规格的电线一般在工厂三相电中才用到。
我们要根据不同电线的最大载流能力来选取合适的电线电缆。
电线负载电流安全值参考如下：
一：电线安全载流量
1.0mm铜芯电线安全载流量：6A--8A；
1.5mm铜芯电线安全载流量：9A--12A；
2.5mm铜芯电线安全载流量：15A--20A；
4.0mm铜芯电线安全载流量：24A--30A；
6.0mm铜芯电线安全载流量：32A--45A；
10mm铜芯电线安全载流量：60A--70A；
16mm铜芯电线安全载流量：90A；
25mm铜芯电线安全载流量：120A；
电线外观图二：家居电路设计电线配置
一般家居电路设计用电线规格配置如下：
进户线：6mm、10mm；
照明线：1mm、1.5mm；
插座线：2.5mm；
电热水器、电磁炉，微波炉线：2.5mm、4mm；
空调线：4mm、6mm专线。

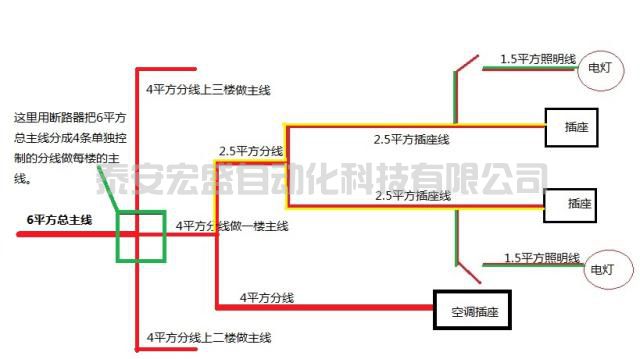

家居电路设计示意图三：电线功率的计算方法
家居用单相电220V：
在220V单相电路中，每1KW的功率，其电流约为4.5A左右。
功率P=电压U×电流I
1.0mm铜芯电线最大功率P=220V× 8A = 1760W；
1.5mm铜芯电线最大功率P=220V×12A = 2640W；
2.5mm铜芯电线最大功率P=220V× 20A =4400W；
4.0mm铜芯电线最大功率P=220V×30A = 6600W；
6.0mm铜芯电线最大功率P=220V×45A =9900W；
10mm铜芯电线最大功率P=220V×70A =15400W；
电箱示意图工厂用三相电380V：
在380V三相平衡电路中，每1KW的功率，其电流约为2A左右。
16mm铜芯电线最大功率P=380V×90A =34.2KW；
25mm铜芯电线最大功率P=380V×120A =45.6KW；
当然实际工作中，还应根据散热等条件作适当的调整。其它电线规格可参考以上计算，举一反三，触类旁通。
