在 STEP 7 Micro/WIN SMART里怎样优化使用定时器?
限制:
1.在 STEP 7 Micro/WIN SMART里定时器的调用总数限制在 256,
2.S7-200 SMART 子程序多次调用时不能使用定时器，
考虑以上情况，用户也可以使用BGN_ITIME和CAL_ITIME指令，可实现对位信号的计时功能。
接通延时定时器(“TON”) 和断开延时定时器(“TOF”) ：
- 2 个(“T32” 和“T96”) 时基为 1 ms
- 8 个(“T33” 到“T36” 以及“T97” 到“T100”) 时基为 10 ms
- 182 个(“T37” 到“T63”以及“T101”到“T255”) 时基为 100 ms
带记忆的接通延时定时器 (“TONR”) ：
- 2 个(“T0”和“T64”) 时基为 1 ms
- 8 个(“T1”到“T4”以及“T65”到“T68”) 时基为 10 ms
- 54 个(“T5”到“T31”以及“T69”到“T95”) 时基为 100 ms
图1
定时器可以进行如下仿真而没有限制:
注意：开始间隔时间指令读取内置 1 毫秒计数器的当前值，并将该值存储在 OUT 中。 双字毫秒值的最大计时间隔为 2 的 32 次方或 49.7 天。

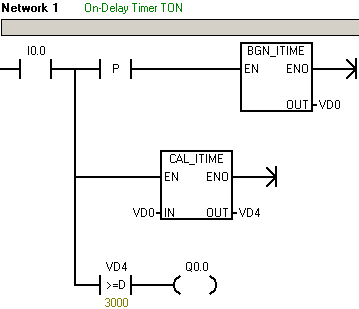

接通延时定时器
输入点 I0.0 接通(上升沿) 3 秒后(3000 ms)， 输出点 Q0.0 置位。
图2

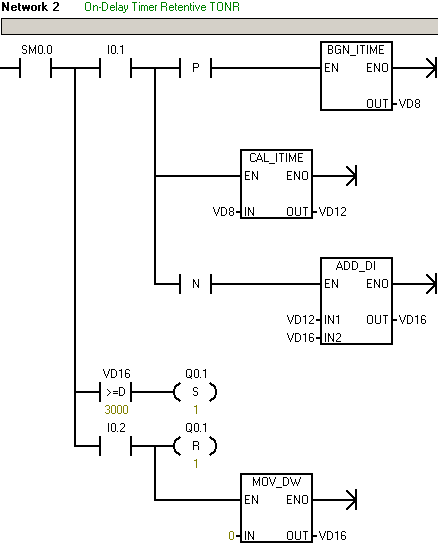

带记忆的接通延时定时器
如果输入点 I0.1 的接通时间等于或大于 3 秒 (3000 ms)，输出点 Q0.1 置位。输入点 I0.2 用于复位。
图3

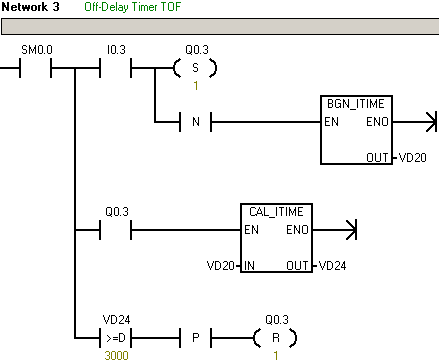

断开延时定时器
输入点 I0.3 断开(下降沿) 3 秒 (3000 ms) 后，输出点 Q0.3 复位。
图4

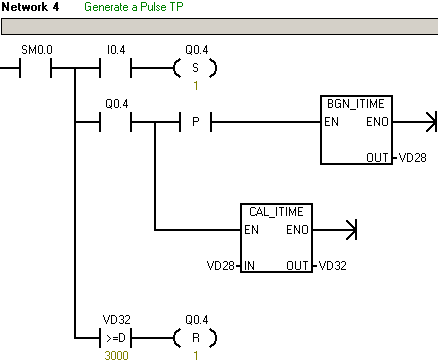

脉冲发生
通过激活(下降沿)输入点 I0.4，输出点 Q0.4 获取一个持续 3 秒(3000 ms)的脉冲。
图5
注意：
- 关于定时功能的更多的信息可参考STEP 7 Micro/WIN SMART帮助。
例程
1.BGN_ITIME/CAL_ITIME简单使用例程
例程所需条件：
1、软件版本：STEP 7-Micro/WIN SMART V2.3
2、SMART CPU固件版本:V1.0及以上
3、通讯硬件：TP电缆（以太网电缆）
所实现的功能：
针对上文的描述，可参看以下例程
程序下载扫码关注公众号菜单栏回复：优化定时器
2.可以多次调用的BGN_ITIME/CAL_ITIME子程序例程
例程所需条件：
1、软件版本：STEP 7-Micro/WIN SMART V2.4
2、SMART CPU固件版本:V2.4及以上
3、通讯硬件：TP电缆（以太网电缆）
所实现的功能：
因S7-200 SMART PLC子程序多次调用时不能使用定时器，建议使用BGN_ITIME和CAL_ITIME指令，可实现对位信号的计时功能

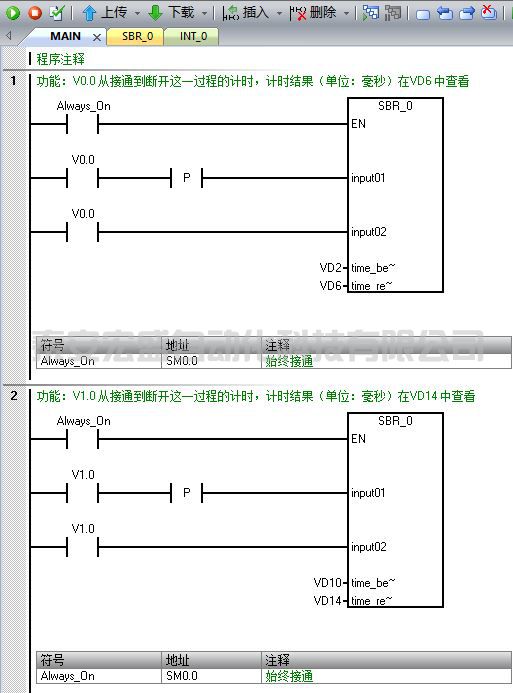

本例中，可分别实现对V0.0及V1.0（用户可更改为其它地址）由接通到断开这一过程的计时；
图6
程序下载扫码关注公众号菜单栏回复：优化定时器
