三种停车方式介绍

SINAMICS G120系列变频器的停车方式分为三种 ：OFF1停车、OFF2停车、OFF3停车。

• OFF1停车：OFF1指令触发后，变频器驱动电机按斜坡函数发生器的减速时间（p1121）进行制动，电机静止后变频器回到“接通就绪”状态。

图1-1 OFF1停车

• OFF2停车：变频器立即关闭电机，不对电机进行制动，进行惯性停车。

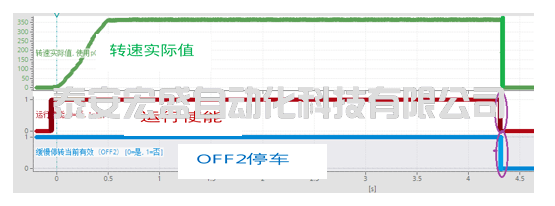

图1-2 OFF2停车

• OFF3停车：称为快速停止，变频器驱动电机按斜坡下降时间（p1135）进行制动，达到静态后变频器会关闭电机。

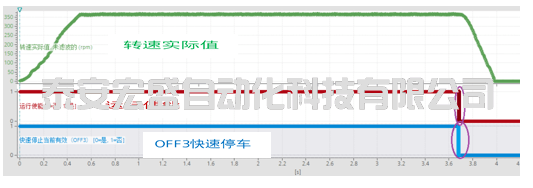

图1-3 OFF3停车

2. 接通和关闭时顺序控制

OFF1、OFF2、OFF3三种停车方式的关系如下图所示：

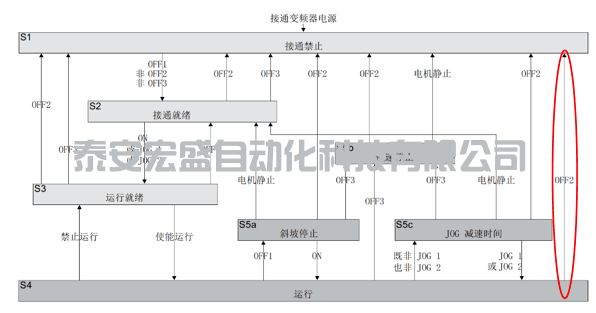

图2-1三种停车方式关系图

上图得知变频器停车的优先级为OFF2 > OFF3 > OFF1。

• OFF2停车指令触发：变频器无论处于下面任一状态，触发OFF2指令后，变频器立即切换为S1接通禁止状态。

o S2接通就绪

o S3运行就绪

o S4运行

o S5a斜坡停止

o S5b快速停止

o S5cJOG减速时间

• OFF3停车指令触发：

1) 当变频器处于下面任一状态，变频器会立即切换为S1接通禁止。

o S2接通就绪

o S3运行就绪

2) 当变频器处于下面任一状态，变频器会按着OFF3斜坡下降时间进行制动。电机静止后变频器切换为S1接通禁止。

o S4运行

o S5a斜坡停止

o S5cJOG减速时间

• OFF1停车指令触发：

1) 当变频器处于S3运行就绪状态时，变频器切换为S2接通就绪状态。

2) 当变频器处于S4运行状态时，变频器会按着OFF1斜坡下降时间进行制动，电机静止后切换为S2接通就绪。

注意：当控制权在调试软件控制面板（STARTER\Startdrive）、操作面板（BOP-2\IOP-2）时OFF2（P844）、OFF3(P848)开关量连接器输入的信号无效。

3. 参数设置

OFF1、OFF2、OFF3停车命令既可以使用DI点进行触发，也可以使用通信控制字进行触发，其中OFF2、OFF3停车可以同时设置两个信号源。下面以CU240E-2 PN控制单元为例，介绍不同停车方式的相关参数。

• OFF1停车相关参数：

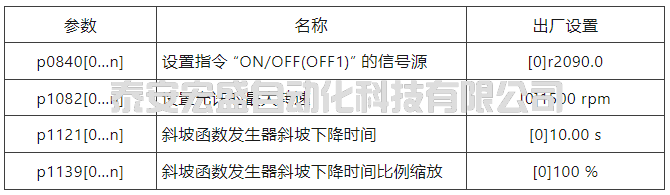

表3-1 OFF1停车参数表

设置参数p1121、p1139。在该时间内斜坡函数发生器的转速设定值从最大转速（p1082）运行到静止（设定值 =0），如下图举例所示。

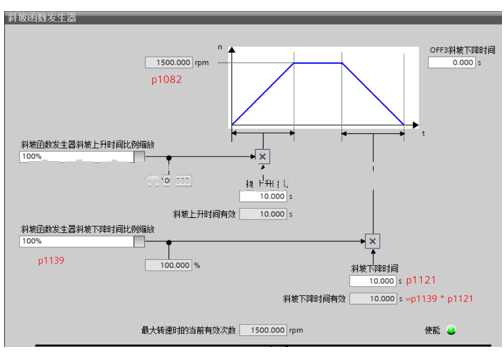

图3-1 OFF1停车示例

注：在 V/f 控制和无编码器矢量控制时0 s 的斜坡下降时间无用。该设置应参考电机起动时间(r0345)。

• OFF2停车相关参数:

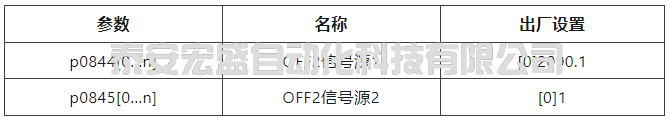

表3-2 OFF2停车参数表

设置参数p0844[X],p0845[X]两个参数为逻辑与的关系，当有一个参数置0时变频器触发OFF2停车命令。

• OFF3停车相关参数:

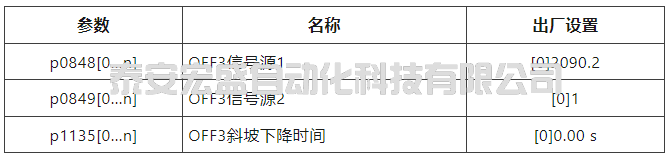

表3-3 OFF3 停车参数表

设置参数p0848[X],p0849[X]两个参数为逻辑与的关系，当有一个参数置0时，变频器触发OFF3停车命令。

注：OFF3停车的斜坡减速时间参数设置p1135，如果达到了最大直流母线电压，则可能超过该时间。

4. 默认停车方式

• G120宏设置默认启动/停车方式为ON/OFF1，但在一些应用中需要使用ON/OFF2如何设置？

解决措施参照下面链接：

https://support.industry.siemens.com/cs/cn/zh/view/90178268

• G120XA宏设置默认停车方式为ON/OFF2，但在一些应用中需要使用ON/OFF1如何设置？

示例：通过DI0设置ON/OFF1指令参数设置参数

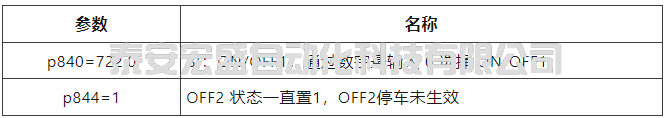

表4-1 ON/OFF1指令参数
