概述

当Startdrive项目中的控制单元固件版本比设备实际固件版本低时，需要先将项目中的控制单元版本进行升级，才能将项目下载至控制单元中，如图1 所示。

图1 项目中控制单元固件版本与实物不一致

为保证项目升级成功进行，请下载最新版本的Startdrive 调试软件。

SINAMICS Startdrive V18 SP2下载地址为（或点击文末“ 阅读原文”获取）：

https://support.industry.siemens.com/cs/af/en/view/109807137

下面以G120 CU250S-2 PN为例，介绍将G120 CU250S-2 PN V4.7的项目文件，下载到控制单元CU250S-2 PN V4.7.13版本中的操作。

2. 离线升级

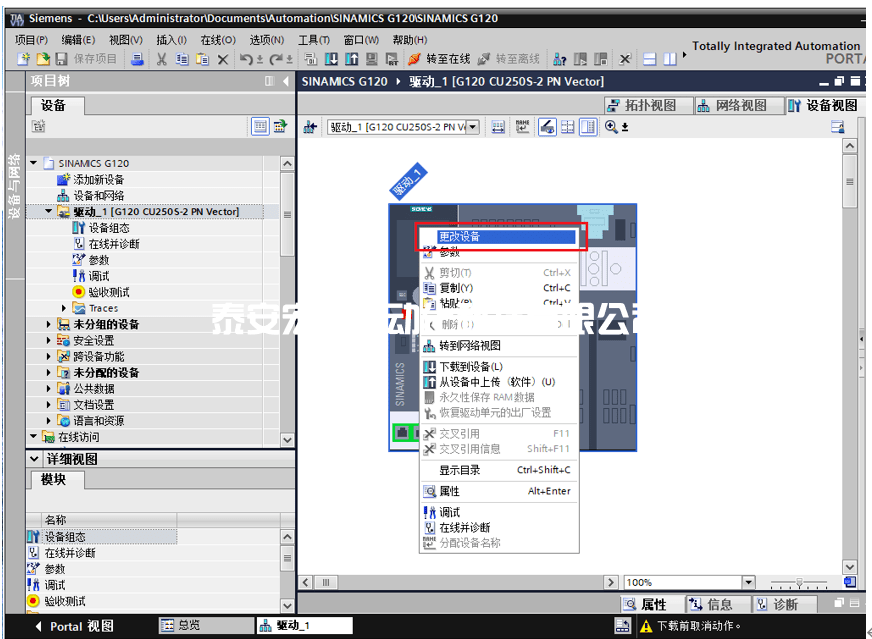

使用Startdrive打开原有的 G120 项目文件，在“设备视图”中右键点击控制单元，选择“更改设备”，如图2所示。

图2 选择需要升级的设备

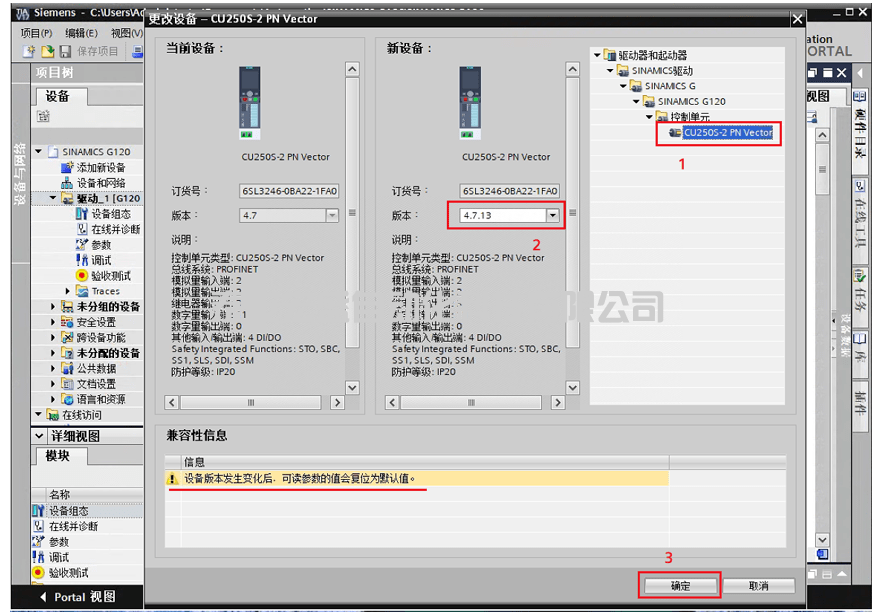

从弹出的窗口中选择：

1. 更改后的控制单元

2. 控制单元需要升级到的版本

3. 点击“确定”，完成项目中控制单元版本的升级。

如图3 所示。

注意：设备版本发生变化后，可读参数的值会复位为默认值。

图3 完成项目中控制单元版本的升级

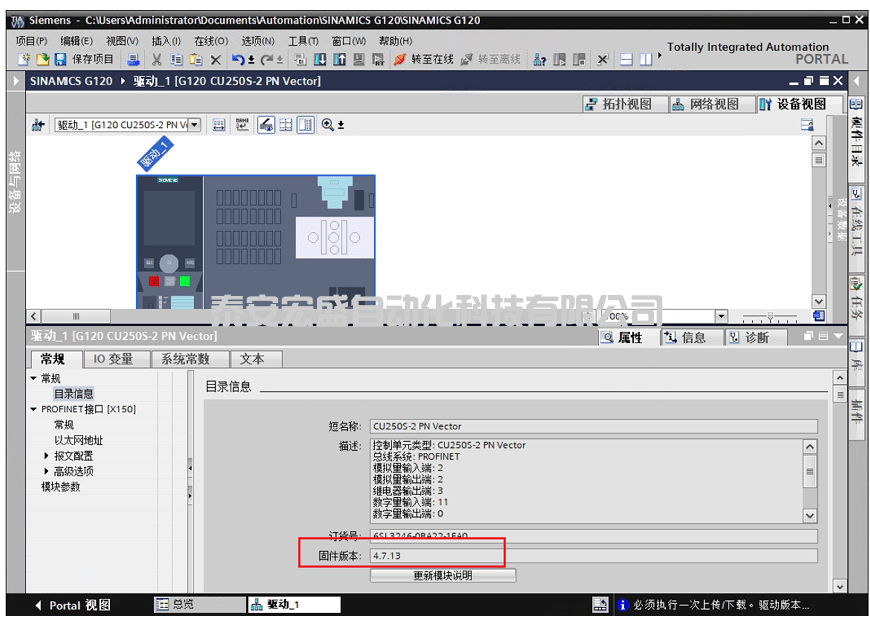

项目升级完成后，在“设备视图”下点击控制单元。“常规”-> “目录信息”页面查看控制单元的固件版本，用来确定是否已经升级成功，如图4所示。

图4 检查升级完成以后的项目中控制单元的固件版本

3. 在线下载项目

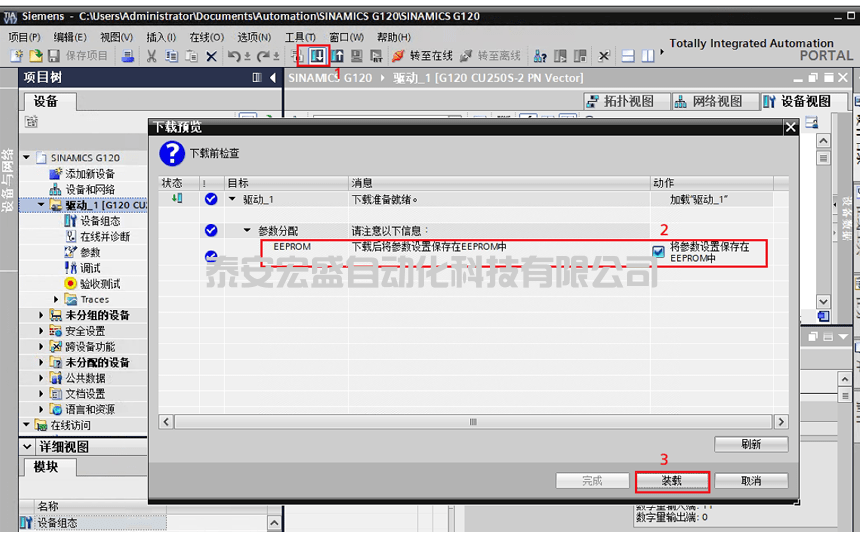

使用Startdrive 连接G120 变频器：

1. 点击按钮“下载到设备”；

2. 选中“将参数设置保存在EEPROM中”；

3. 点击“装载”，完成新项目的下载。如图5 所示。

图5 下载新项目至G120 变频器
