变压器的输入端为什么不会短路？
作者：小编
时间：2024-03-11 21:10:19
点击：次

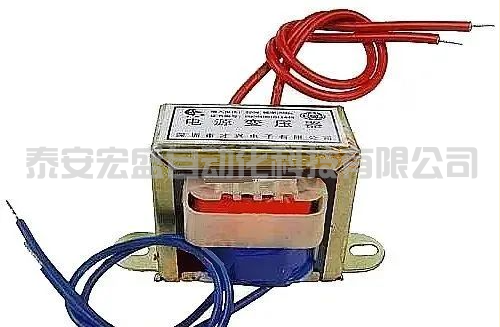

变压器线圈一般是由铜丝组成，铜丝相当于导线，导线是有相应电阻的，其电阻的公式为R=ρ*l/s，ρ为电阻率，l为导线的长度，s为导线的横截面积。
假设220VAC转24VAC的变压器，初级线圈匝数为1000，那么次级线圈匝数为109，分别绕在变压器铁芯上，假设平均每圈长度为20cm，则初级线圈导线总长度为200米，常温下铜的电阻率为0.0178Ω.m，假设使用0.25方的铜线，则导线电阻R=0.0178*200/0.25=14.24Ω。线圈电阻相对来说很小。
但是，变压器初级线圈属于感性负载，变压器初级线圈的电感公式为L=μN²S/l，可见其电感量与线圈的匝数N、变压器磁回路横截面积S、变压器铁芯磁回路平均长度l、变压器铁芯磁导率μ有关。

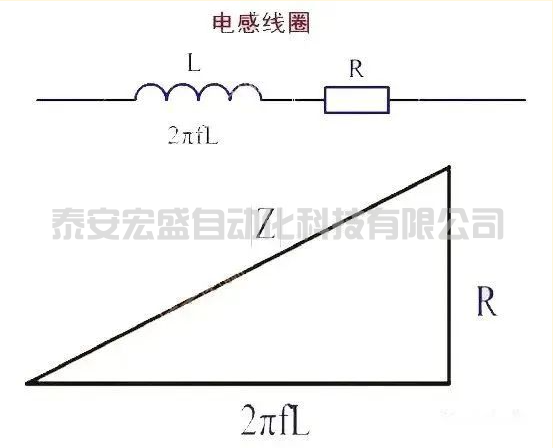

根据感抗的公式XL=2πfL，其中f为频率，L为电感量，220V交流电的频率为50HZ，假设初级线圈电感量为2H，则感抗XL=2*3.14*50*2=628（Ω），由以上计算得知电感线圈的阻抗R为14.24Ω，感抗XL=628Ω，那么该电感线圈的总阻抗为Z= （R²+XL²）½=628.2（Ω）。特别提醒：阻抗R与感抗XL相加后的总阻抗必须遵循三角形法则，而不是直接相加，比如Z=14.24Ω+628Ω=642.24Ω，是错误的！再根据I=U/R可得，初级线圈的电流为I=220V/628.2Ω≈0.35A，0.25mm²的铜导线完全能够承载0.35A的电流，因此，初级线圈能够正常工作。若是直接通220V的直流电压会发生什么？根据I=U/R=220V/14.24Ω=15.4A，电流严重过大，线圈发热而烧断！声明：本文转载于网络，出于传递更多信息而非盈利之目的，同时并不代表赞成其观点或证实其描述，内容仅供参考。版权归原作者所有，若有侵权，请联系我们删除。
