扫码枪Modbus-TCP通讯

 1.   实现功能 本案例通过Modbus-TCP协议实现PLC与扫码枪通讯。

 2.  使用设备 网口机型PLC、扫码枪（（Heroje）HM5）、网线、交换机等。

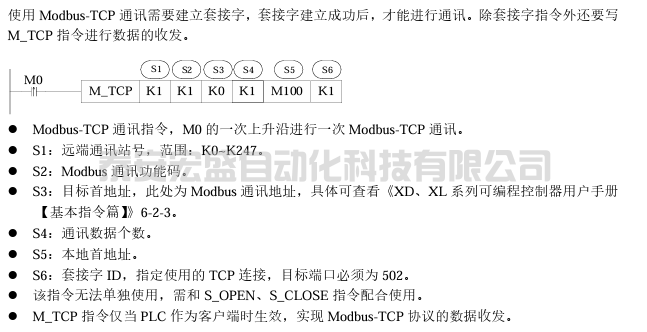

 3.  指令介绍 本案例中使用的指令主要有S_OPEN、S_CLOSE、M_TCP指令，具体指令使用可查看【以太网通讯 用户手册】。

 4.  操作步骤

 4-1.  硬件接线 扫码枪支持的通讯协议为Modbus-TCP，需要使用带网口的PLC进行通讯，将PLC和扫码枪通过交 换机进行连接

 4-2.  网口IP设置 在进行连接前，要先设置PLC的IP地址，一般扫码枪的IP地址默认为192.168.1.91，我们要将PLC 的IP 地址和扫码枪设置在同一网段。在以太网口设置PLC的IP地址后要对PLC进行断电重启来使 设置生效。
