1.展开项目树中的PLC的程序块，选择所需的硬件中断，左键双击打开所需的硬件中断，如下图所示。

2.在指令列表中找到工艺指令 -- 计数 -- CTRL_HSC_EXT，如下图所示。

3.将指令拖入硬件中断的程序编辑器，会产生如下图所示的调用选项，只能选择单个实例，单击“确定”按钮。

4.双击“项目树”-“程序块”下的“添加新块”，添加DB数据块，在数据块中新建变量，数据类型为HSC_Count，如下图所示。

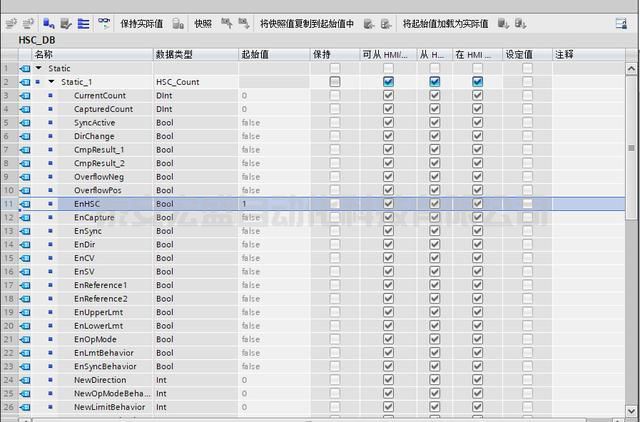

5.将EnHSC变量的值设置为1，也就是高速计数器的软件门使能，如下图所示。

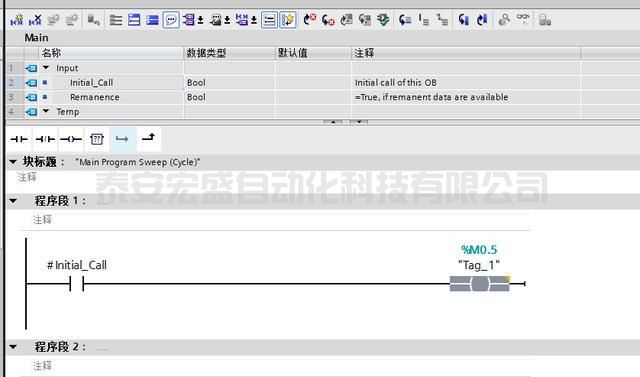

6.双击打开OB1程序块，在OB1第一个扫描周期将M0.5置位，如下图所示。

7.然后进入中断程序块内进行编程，M0.5作为标志位，该标志位为1时指代参考值为25时，为0时指代参考值为50时。

当进入中断时，反转标志位，并赋值新的参考值。

8.设置新的当前值为0，设置新的当前值使能，设置新的参考值使能，如下图所示。

9.触发高速计数器指令，输入高速计数器标识符，以HSC1为例，输入符号名“Local~HSC_1”，在CTRL处输入下图所示的变量。

10.再返回OB1程序块，将中断程序块中的高速计数器指令复制到OB1即可，如下图所示。

11.至此程序编制部分完成，将完成的组态与程序下载到CPU后即可执行，当前的计数值可在ID1000中读出。
