PCS 7 V9.0 之后新增的 AOTC（APL Operator Trend Control）控件应运而生。从用户使用的角度出发，通过点击对应的块图标（同时按住 Ctrl 键），直接将归档变量添加到 AOTC 的趋势控件中。可以同时添加多个图标的归档变量到同一 AOTC 控件。AOTC 的出现，使得最终用户更加灵活与便捷的创建自定义趋势组，而且告别了直接浏览归档变量的繁琐方式。AOTC 控件不仅有实力而且也是“颜值担当”，提供了更加丰富的显示和选择功能：

关于 AOTC 控件的基本使用，我们在此不再赘述，可参考以下 FAQ：PCS 7 中通过 AOTC 控件在同一个画面中显示多个

趋势曲线 https://support.industry.siemens.com/cs/cn/zh/view/109778843

接下来主要介绍非标情况下如何使用 AOTC 的功能。

AOTC 的扩展应用

当采用 APL 的块图标时，工程师不需要任何额外设置就已经包含了该功能。

接下来我们重点看下如下三个方面：

• 都有哪些功能块支持 AOTC 的功能？
• 下位机采用 APL 库，自定义块图标如何使用 AOTC 的功能？
• 自定义功能块和自定义块图标是否可以使用 AOTC 功能？

- No. -

• 追本溯源——哪些块支持 AOTC

以 MonAnL 为例，APL 自带功能块图标之所以支持 AOTC 功能，是因为块图标中“ Event→UserDefined1→Value1.Release left”存在脚本“APL_OpenCurveControl”，当按住 Ctrl 键的同时点击块图标中对应模拟量值时，会执行以上脚本函数。

从 PCS 7 V9.0 版本开始，APL 模板画面中不管任何功能块的图标，只要包含模拟量值的都已经集成了该功能。

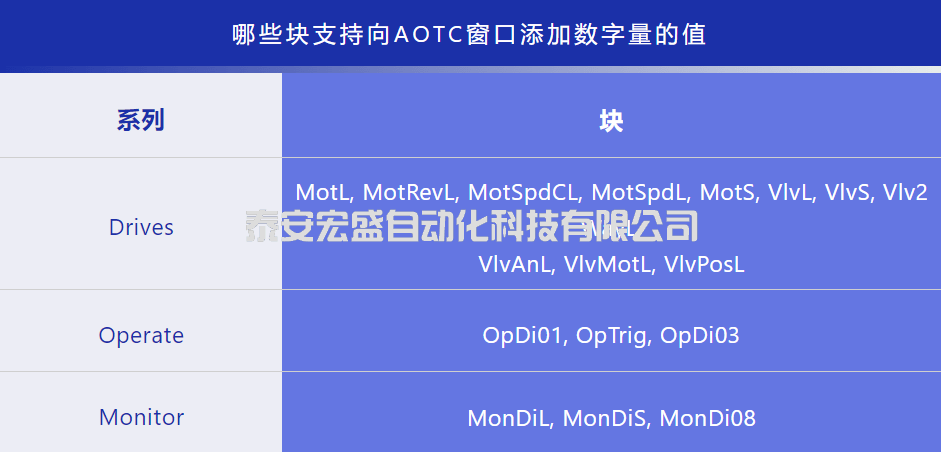

AOTC 不仅局限于添加模拟量，同时对于 APL 中的以下功能块，也集成了添加数字量到 AOTC 控件的功能。

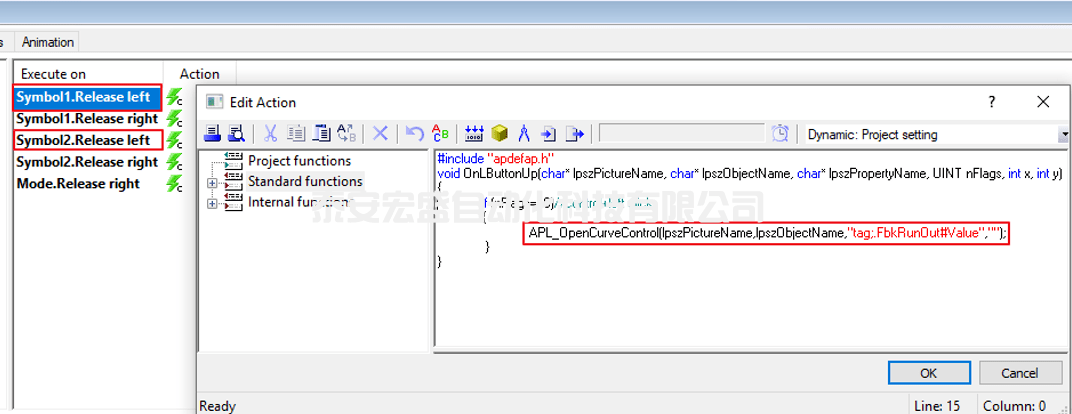

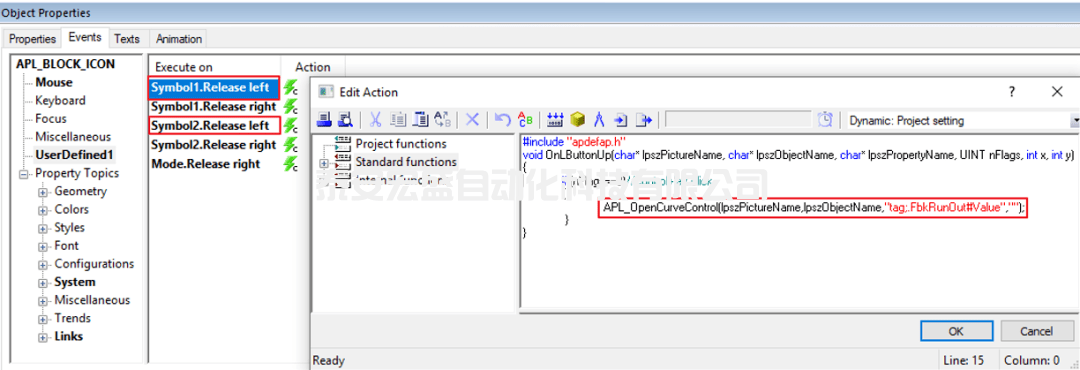

同添加模拟量到 AOTC 控件类似，按住 Ctrl键+左键单击对应图标，比如在 MotL 块图标上执行了以上动作，则会将 FbkRunOut.Value 添加到新打开（或已经打开的）AOTC 控件窗口。其原理和添加模拟量显示相似，如下图所示：

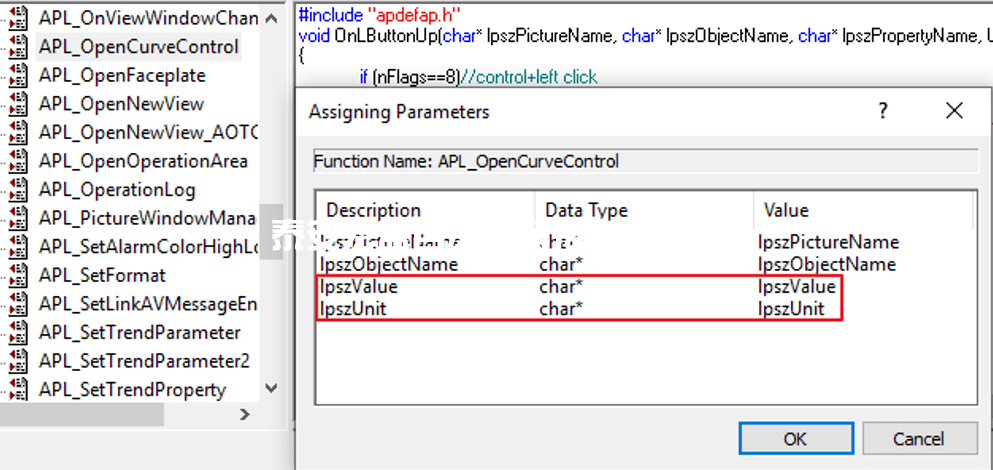

APL_OpenCurveControl 函数两个关键参数 lpszValue 和 lpszUnit：

按图索骥——自定义块图标实现 AOTC

接下来我们仍然以 MonAnL 为例，在下位机程序不变的情况下，如何将自定义的块图标同样实现 AOTC 的功能。

我们以最简单的 I/O 域创建一个自定义对象来测试。在2.1章节，MonAnL-APL_OpenCurveControl 的 lpszUnit 参数赋值使用了 tag，而 MotL 则在 lpszValue 中使用了 tag，所以 tag 为对应的块图标属性中的 TagName。

标准 APL 的块图标肯定会包含 TagName 等属性，但是对于自定义对象则不是必须的。因为 lpszUnit 可以为 None，我们先不添加TagName 看自定义对象是否可以打开 AOTC 控件，并正常使用。

注意：此处仅创建一个最小自定义对象来实现 AOTC 功能，非完整创建块图标的步骤，完整创建自定义块图标的步骤请参考以下文档（尤其注意构成 PCS7 块图标的三个必要系统属性：Type，Tagname 和Servername）：

APL风格的功能块图标和面板设计https://support.industry.siemens.com/cs/cn/zh/view/83121263

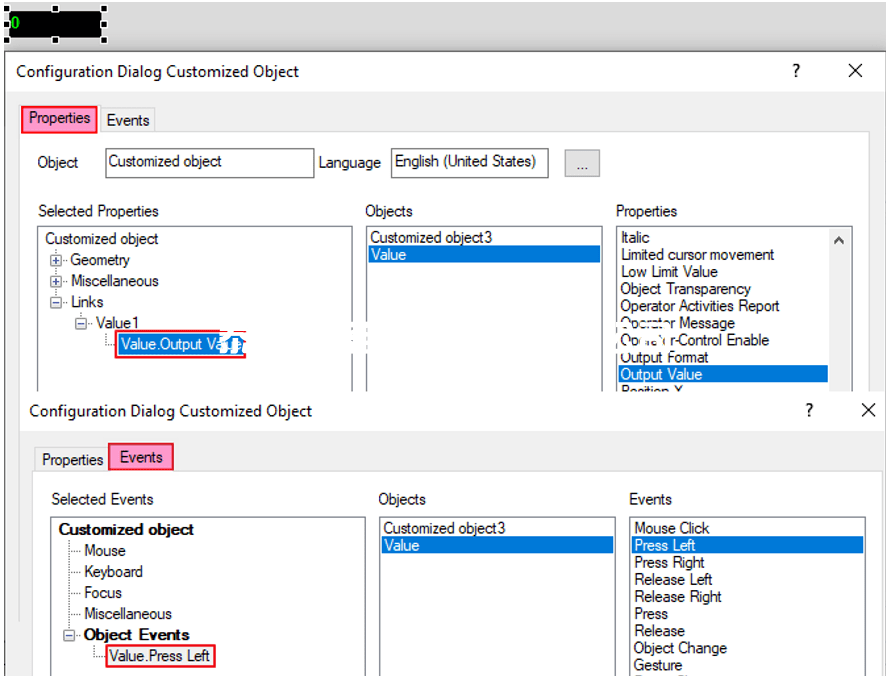

自定义对象定义如下：

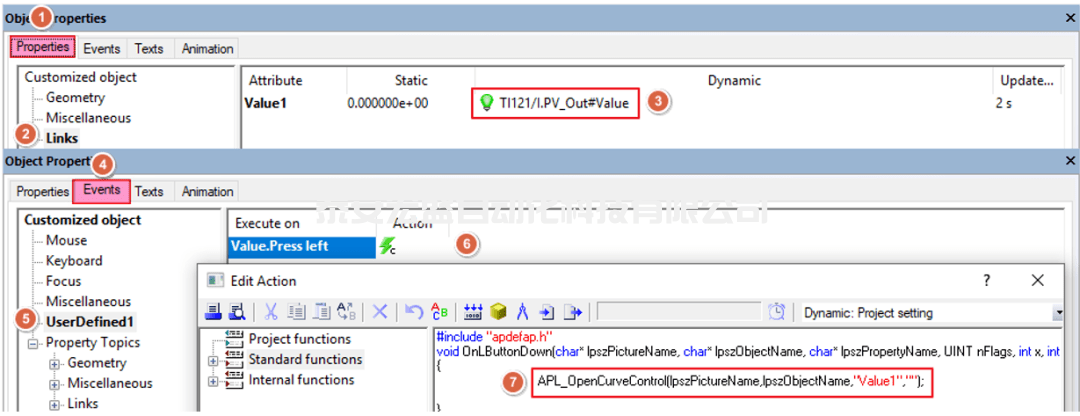

自定义对象连接和脚本操作顺序如下图所示：

使用 WinCC 脚本诊断工具 ApDiag 检查脚本执行是否正确：

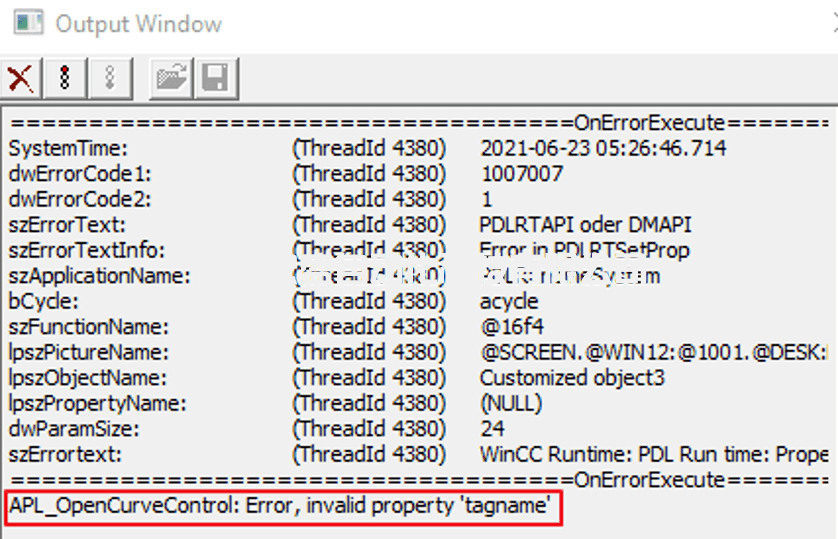

鼠标点击后并未弹出 AOTC 窗口，ApDiag 诊断窗口也显示了具体的错误原因，没有找到对象属性 tagname：

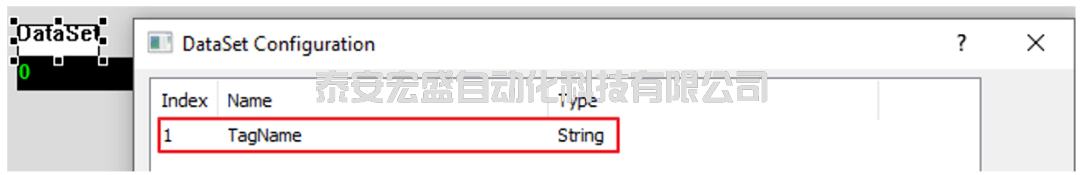

此时仿照 PCS 7 块图标的格式，用 DataSet 收集 tagname，从 standard 中拖拽 DataSet 到画面中，并添加 Index 设置名称为 TagName，Type 为 String格式。

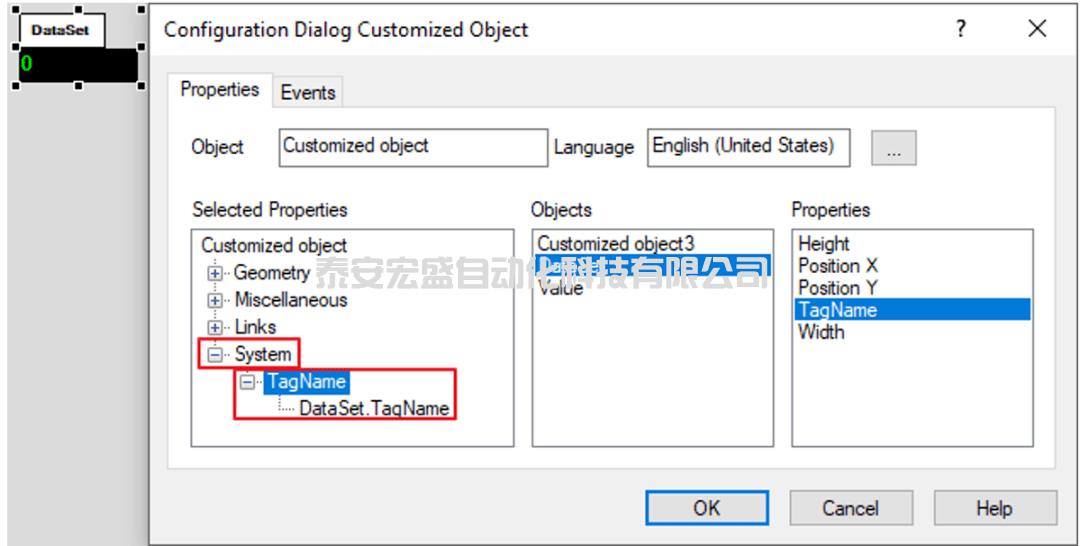

将 DataSet 添加到之前的自定义对象，并组态如下：

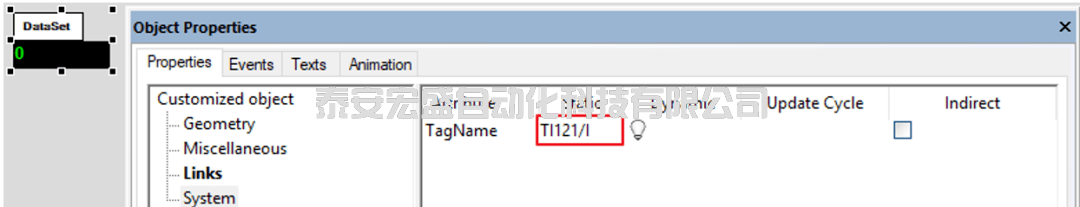

将 TagName 的静态值定义为对应结构体变量名称：

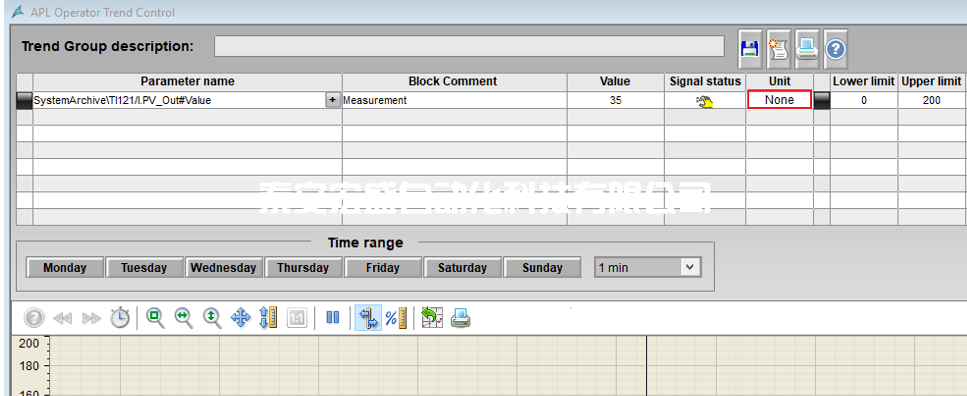

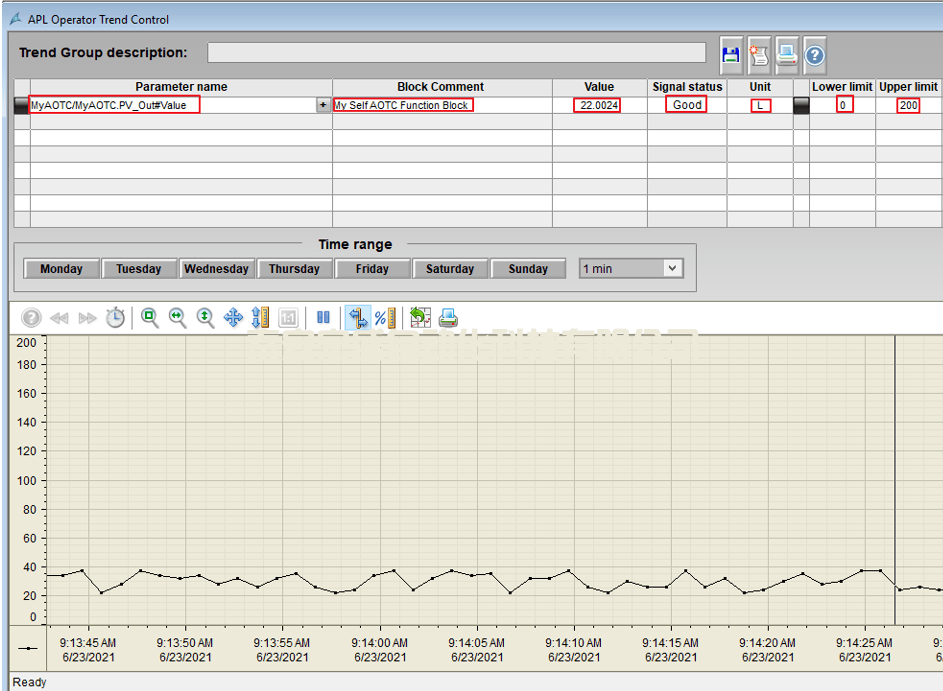

此时点击该自定义对象，便可正常弹出 AOTC 的控件并添加对应的趋势，且脚本执行没有错误。

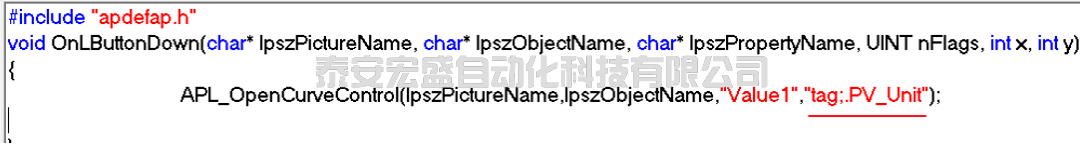

上图中 Unit 之所以为空，是因为没有给 APL_OpenCurveControl 函数的lpszUnit参数赋值所致，修改脚本如下图（其中 tag 指 tagname）：

学以致用——自定义功能块 +

• 自定义块图标实现 AOTC

前文已经介绍了在下位机使用 APL 库功能块时，无论使用标准的块图标，还是使用自定义对象都可以方便的使用 AOTC 功能。那么如此方便的功能，对于自定义的功能块和图标能否支持呢？

最后让我们一起来研究一下自定义的块和图标如何灵活的使用 AOTC 功能。

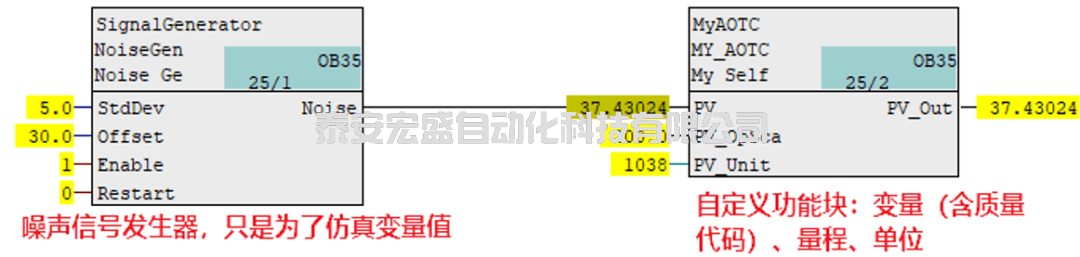

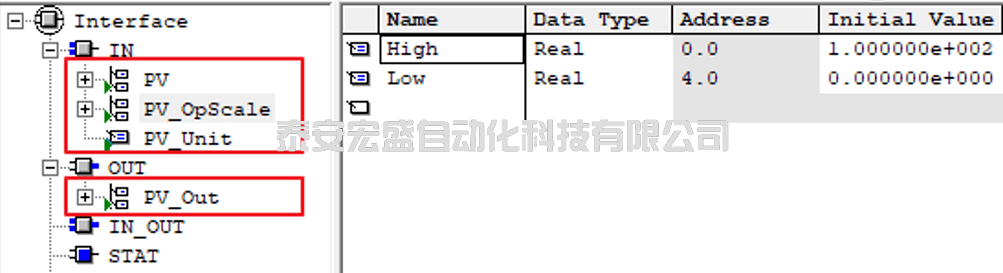

AOTC 控件中除包含变量的趋势外，还获取了变量的量程、质量状态、上下限和单位等信息。单位是通过 lpszUnit 参数获取的。但是对于其他的参数并没有直接赋值，而是在内部根据 tagname 获取的相应变量。因此对于自定义的功能块，可以仿照 MonAnL 块，定义如下图所示的对应管脚即可：

管脚属性的定义参考 MonAnL 的定义，此处仅定义了必须的管脚，其他非必要管脚可以根据实际需求添加，内部逻辑程序根据自己需要定义即可，PV_Out 可以通过管脚属性直接设置为归档。

此处直接使用按图索骥——自定义块图标实现 AOTC创建的自定义对象来进行测试，只需将结构体变量，变更为自定义功能块对应的结构体变量即可。
