一、S7-200与MM440/MM430/MM420/G110装置连接
1. 系统要求
安装MicroWin software（V3.2以上）以及USS协议库（V1.1以上）PC/PPI电缆、S7-200（如CPU226XM）、电源模块、通信电缆MM440/MM430/MM420/G110驱动装置及一台PC机
2. 在使用MicroWin software 创建项目之前，先检查USS protocol协议是否被正确安装，此协议库需要单独购买
3.我们需要创建一个简单的例程∶

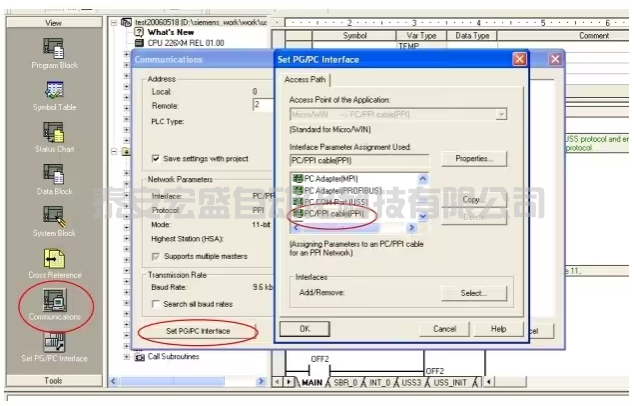

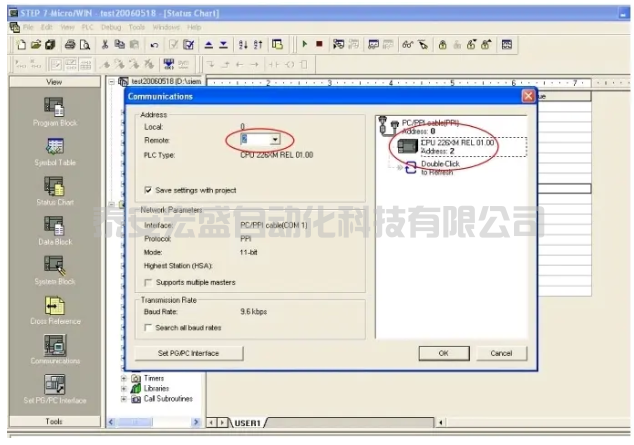

第一步∶设置通讯接口
第三步∶用电缆将 S7-200PORT0 端口与 MM440/MM430/MM420/G110的RS485

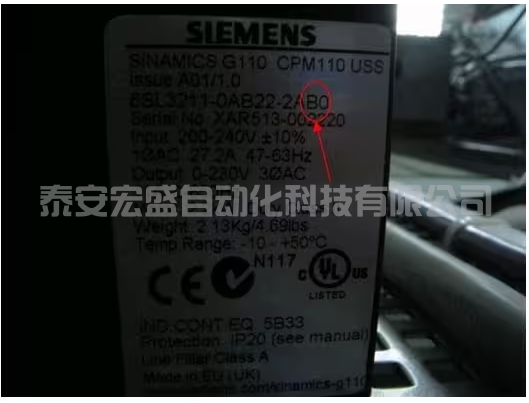

接口相连（注意∶端口连接的规则，MM440/MM430是3对29、8对30；MM420 是3对14、8对15；G110是3对8、8对9，特别强调的是，只有订货号像6SL3211-0AB22-2AB0这样，倒数第二位是字母B的G110装置才能实现USS串口控制方式，如下图所示）

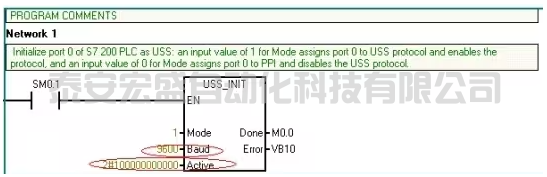

第四步∶使用USS协议的初始化模块初始化S7-200的PORTO端口
二进制值2#1000 0000 0000表示要初始化USS 地址为11的变频器，波特率为9600，此波特率要与PC/PPI电缆的设置相同，详细情况请参看USS_INIT的帮助文件；此外我们还需要在变频器上设置相应的参数。

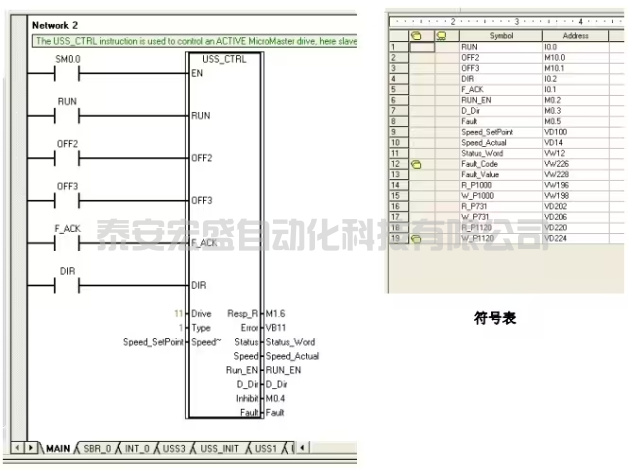

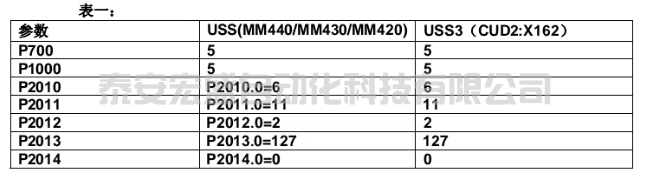

>第五步∶使用USS_CTRL模块来控制USS地址为11的变频器，为了运行变频器需要按照表一设置参数
状态表

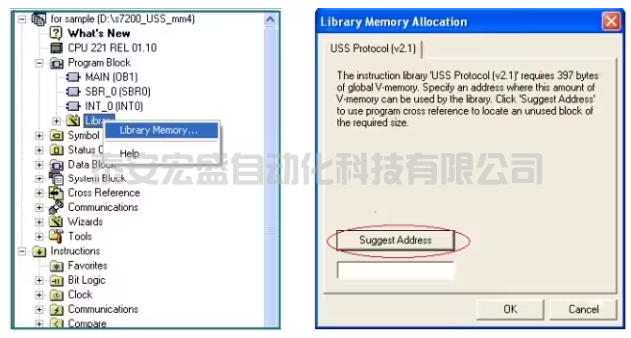

第六步∶在编译程序之前，选择Program Block->Library then right mouse
click∶select Library Memory.在点击 Suggested Address 选择V存储区的地址后点击“OK”退出，如下图所示

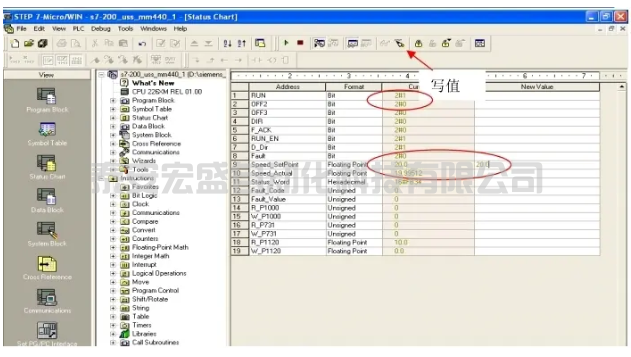

第七步∶编译程序并下载到S7-200，运行程序，在状态表中将RUN位置1，并输入
速度给定，这时变频器就会按照指定的频率运行起来了，如果运行不起来，请察看VB11中的值，确定故障原因；详细情况请参看USS_CTRL的帮助文件及MM440/MM430/MM420/G110控制字的定义
4. 读写U16类型参数∶如读写参数P1000，使用USS_RPM_W和USS_WPM_W（这两个功
能块用来读写16位无符号整数）

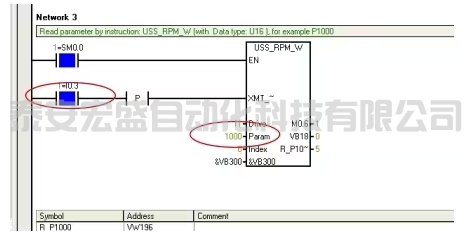

读参数P1000，其数据类型为U16，表示16位无符号整数；其程序块如下图所示∶
在运行此程序块的情况下，只要给S7-200的10.3置一个上升沿，就可以完成一次对参数P1000的读操作，读入的值被保存到R_P1000。需要特别注意的是USS_RPM_W的INDEX值必须置0，因为MM440默认的是PXXXX.0参数组

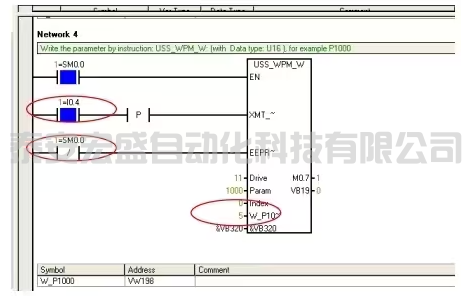

写参数P1000，其程序块如下图所示∶

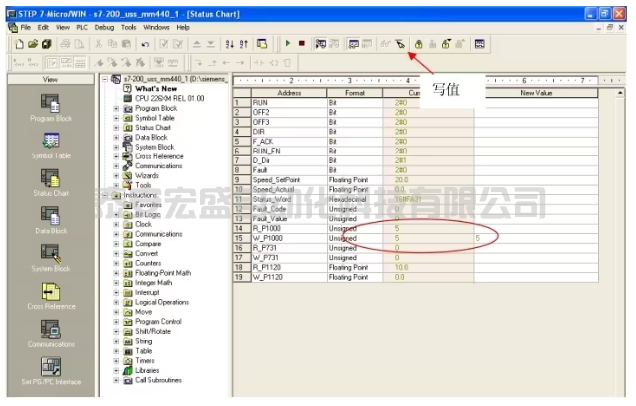

在运行此程序块的情况下，只要给S7-200的10.4置一个上升沿，就可以完成一次对参数P1000的写操作，将W_P1000中保存的值写入到参数P1000。USS_WPM_W 的EEPROM是逻辑"0"时，写入的值只被保存到变频器的RAM中，当EEPROM 是逻辑“1”时，写入的值同时被保存到变频器的RAM和EEPROM中，但向EEPROM中写数据是有次数限制，最多不要超过50000次读写参数P1000的操作请参照如下的状态表所示∶
5.读写U32类型参数∶如读写参数P731，使用USS_RPM_D和USS_WPM_D（这两个功能
块用来读写32位无符号整数）

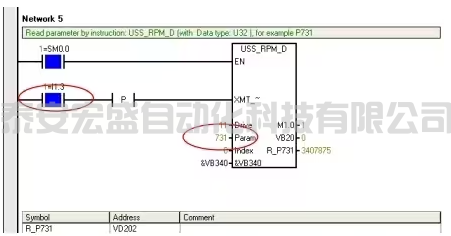

读参数P731，其数据类型为U32，表示32位无符号整数；其程序块如下图所示∶
在运行此程序块的情况下，只要给S7-200的11.3置一个上升沿，就可以完成一次对参数P731的读操作，读入的值被保存到R_P731

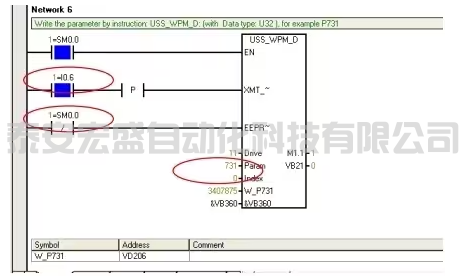

写参数P731，其程序块如下图所示∶
在运行此程序块的情况下，只要给S7-200的10.6置一个上升沿，就可以完成一次对参数P731的写操作，将W_P731中保存的值写入到参数P731

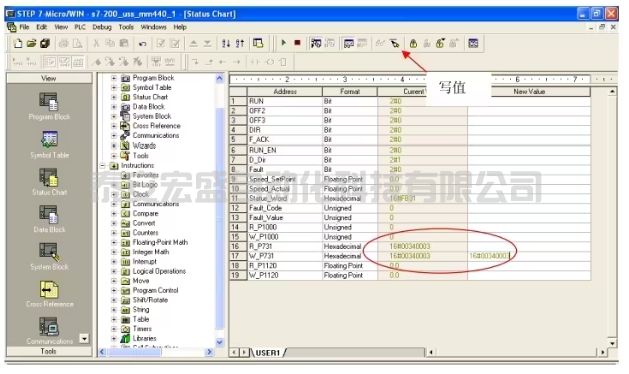

读写参数P731的操作请参照如下的状态表所示
W_P731里的值16#00340003中的34表示52，而3表示3，所以此操作是向参数P731中写入52.3
6.读写FLOAT类型参数∶如读写参数P1120，使用USS_RPM_R和USS_WPM_R（这两个
功能块用来读写浮点数）

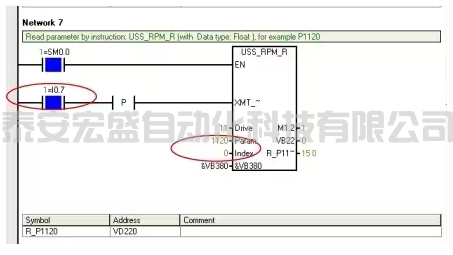

读参数P1120，其数据类型为FLOAT，表示浮点数；其程序块如下图所示；
在运行此程序块的情况下，只要给S7-200的10.7置一个上升沿，就可以完成一次对参数P1120的读操作，读入的值被保存到R_P1120
写参数P1120，其程序块如下图所示∶
在运行此程序块的情况下，只要给S7-200的11.0置一个上升沿，就可以完成一次对参数P1120的写操作，将W_P1120中保存的值写入到参数P1120

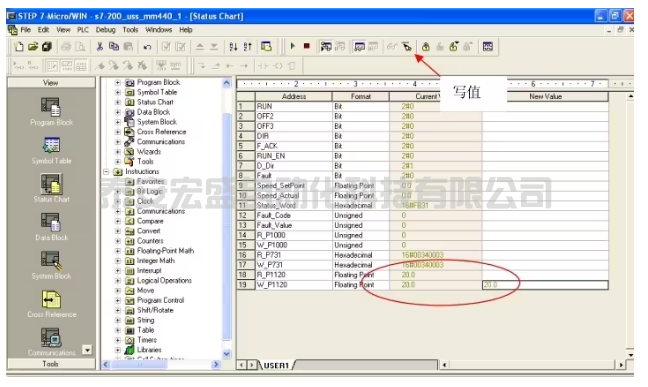

读写参数P1120的操作请参照如下的状态表所示
