最近有个项目要用mcgs的触摸屏需要组态，安装好软件后因为有示例项目，所以很快也就做好了自己的画面，但是做好画面后和plcsim一起测试并不顺利，因此把问题处理的过程记录一下。

还是先来看一下最终plcsim和触摸屏模拟运行后的画面：

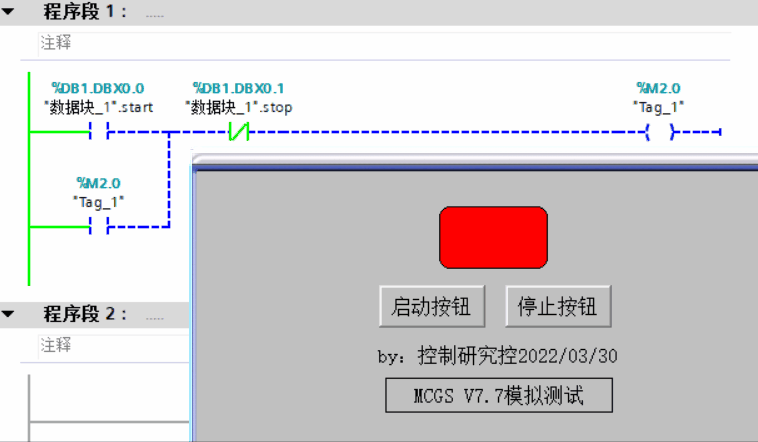

MCGS模拟运行和博图软件监控程序运行

触摸屏模拟运行的全局画面

这两个图片能够说明最终的结果是成功的，触摸屏是模拟运行，PLC程序也是模拟运行，没有真实PLC也没有真实触摸屏硬件，全部是虚拟环境实现，说明mcgs也算是个好触摸屏软件。

先说一下自己的软件环境：

1，西门子博图V16

2，MCGS组态环境7.7版本

3，NetToplcsim

个人在Win11系统下，NetToplcsim的1.24和1.25版本都测试不通，而后在Win10虚拟机下测试才通过。是不是在Win11下肯定都不会成功，我不清楚，也可能是我电脑那里设置的有问题。但是我能保证的是在Win11系统下，对于博图V16的诸如：cpu1200的固件版本必须是4.4及以上，块支持仿真，不优化，以及允许远程put/get以及其他的设置，也都是正确的，但是最终都不成功！

顺便吐槽一下，Win11的网络防火墙和任务栏位置的调整感觉没有Win10好用，不知道小伙伴们有没有同感的。

接下来还是说一些重点的知识点：

1）MCGS中的设置

MCGS软件的7.7版本设备通讯处，有设备调试功能，而MCGS的pro版本中不知为何应该是取消了设备调试功能，这个设备调试功能我个人认为还是很有用。下边的图片就是7.7版本中的设备调试界面：

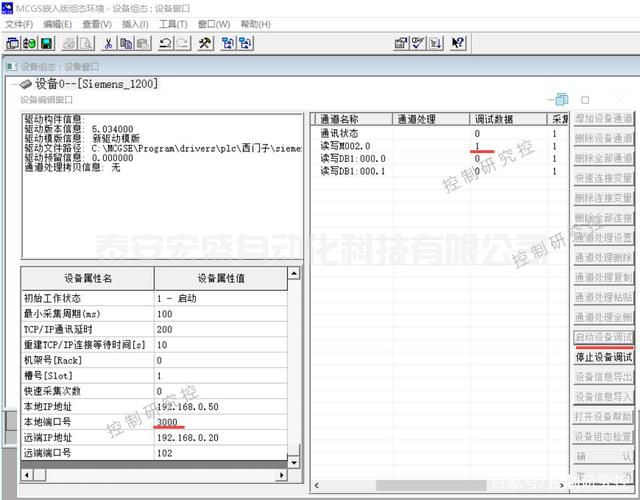

网络硬件设置和调试界面

这个图片上可以看到是西门子1200plc和触摸屏通讯，通讯状为0表示通讯正常，M002.0此时的值为1，是因为我程序中M2.0的值为1，也就是说启动设备调试后就能监控到PLC程序中的点位实际值了，当然这个图片其实是监控的模拟plc的值。---这个图片上还需要说明的一点就是本地端口号，mscg是建议3000以上的值，初始打开这里可能是0，可能会造成通讯不上。

2）NetToPlcSim的设置

先看下图：

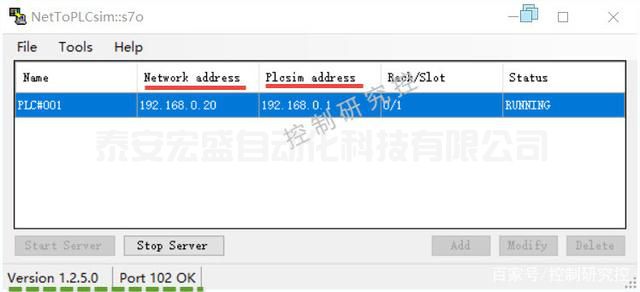

nettoplcsim的正确配置

该图就是nettoplcsim软件的正确配置，该软件需要获取prot102的使用权限，当你以管理员身份运行时它会自动帮你获取，可以看到我画红线的2个ip地址，0.20这个就是我电脑本机的网卡的地址，而0.1则是我设置的1200cpu的ip，通过nettoplcsim这个软件2个地址就融合了，触摸屏通过访问0.20这个地址就相当于访问了plc，这样来实现联合的虚拟测试的。
