海川HCD-G6系列变频器
快速安装与启动指南
安装
请检查
外观——检查是否因运输不慎而造成损伤；
一致性——检查产品规格、型号是否与所订机种一致；
安装环境——变频器应安装在与所选防护等级相适应，温度适宜的，可控的室内环境中；
接线——遵守当地的接线规则，线路保护要求及EMC要求；
参考用户手册并确认所有的准备工作已经完成。

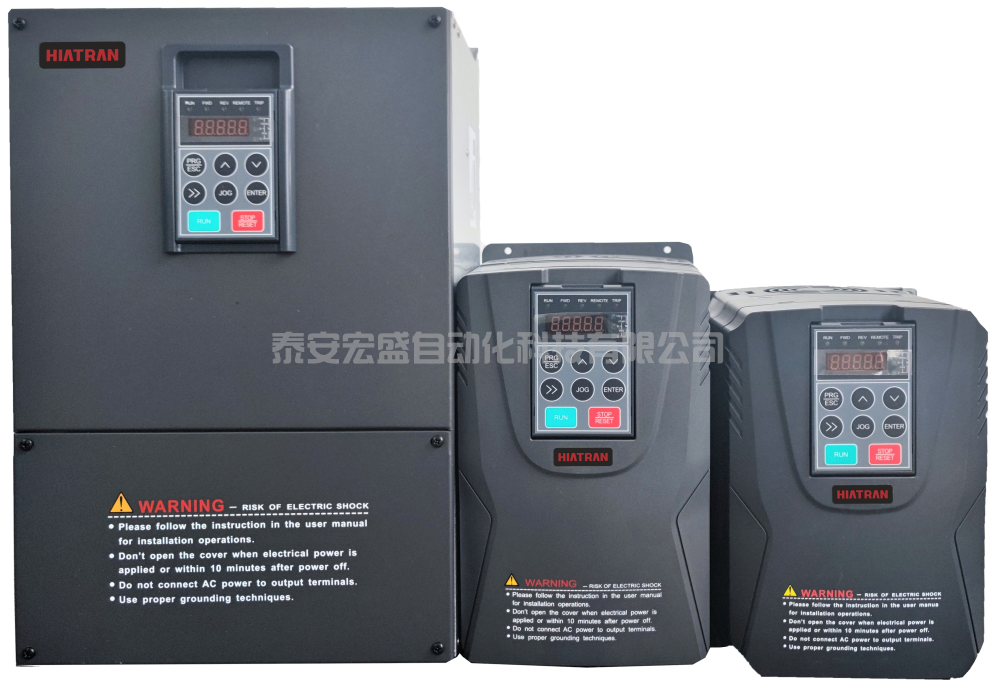

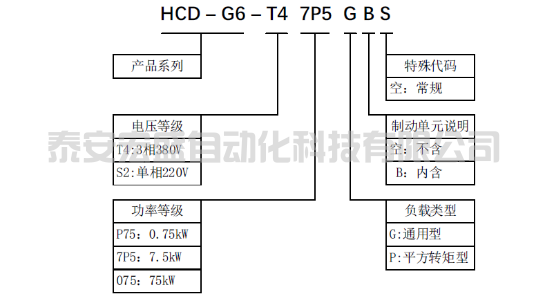

变频器识别
安装方向和空间
变频器需要安装在一个光滑的、垂直的、坚固的表面，其上下左右与相邻的物品或挡板（墙）必须保持足够的空间。

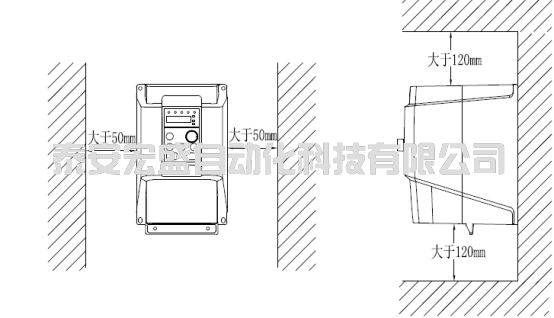

变频器安装示意图
接线

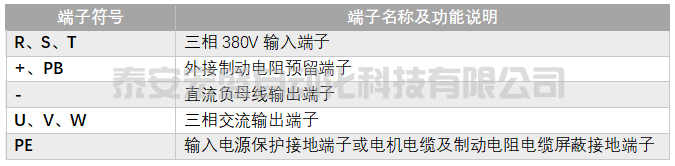

主回路接线
注意事项：
1、在电源和变频器之间要接入低压断路器与接触器,保护变频器及便于安装检修;
2、变频器输出侧不允许接电容或防雷用压敏电阻
3、接地端子PE，请务必接地。380V级接地电阻阻值应在10Ω以下，切勿与电焊机或动力设备共用。

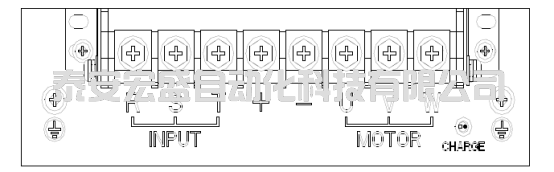

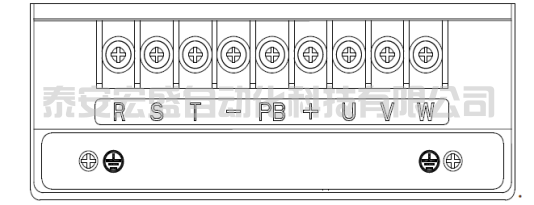

图 3PH 380V 4~22kW主回路端子接线

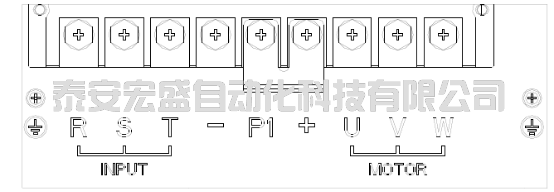

图 3PH 380V 30~90kW主回路端子接线
图 3PH 380V 110kW以上主回路端子接线
控制回路接线

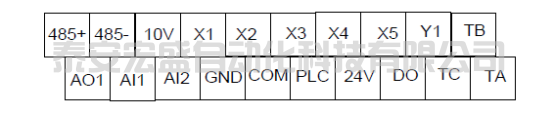

控制回路端子排布图：
为了减小控制信号的干扰和衰减，控制信号连接线长度应限制在50m以内并与动力线的间隔距离大于30cm，尽量避免控制线与动力线平行走线。连接模拟输入、输出信号时，请使用屏蔽双绞线。

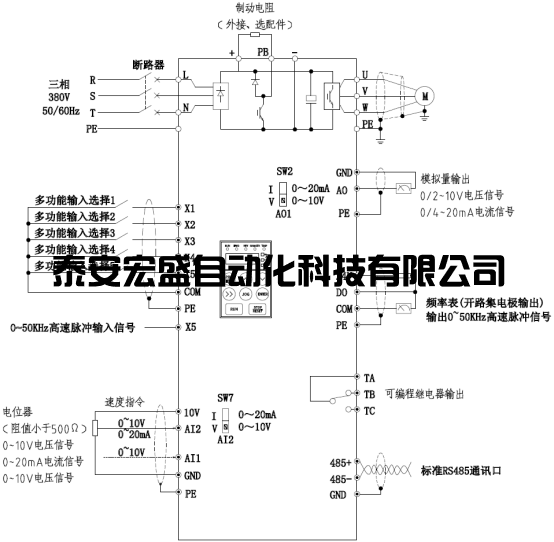

基本运行配线连接图：
注意：SW拨到“I”位置代表电流量，拨到“V”位置代表电压量。

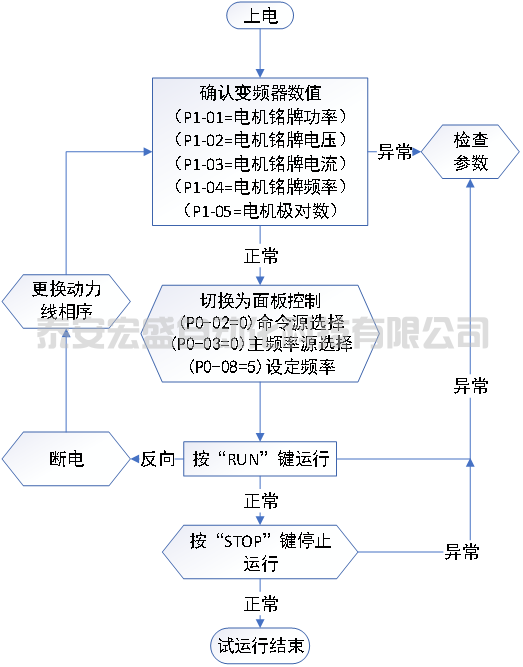

试运行
在上电前，请确认以下检查项：
与技术规范相适应的环境；
变频器已可靠的固定，周边保有合适的冷却空间；
电机及驱动设备已准备好；
输入电源与变频器的额定输入电压相匹配，输入电源的电缆连接到R、S、T上并已按照规范拧紧；
不要将PB、+与-短接，否则有发生火灾和损坏财物的危险；
电机电缆连接到端子U、V、W上并已按照规范拧紧；
按照规范接好控制电缆并拧紧；
没有工具或其他忘记的物品（比如螺钉、垫片、钻头等）遗留在变频器内；
