1. 概述

通常是通过组态按钮”激活屏幕“函数实现画面的切换。

如果希望通过下拉选择的方式实现切换画面的话，可以参考本文档中的方法。

2. 组态通过符号I/O域切换画面

 2.1 组态变量

在触摸屏变量表中添加变量 “Tag_ScreenNumber”。

 2.2 添加画面

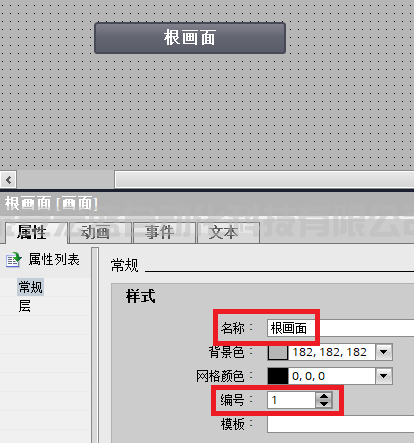

添加画面名称为“根画面”的画面，编号为“1”，将其定义为起始画面。

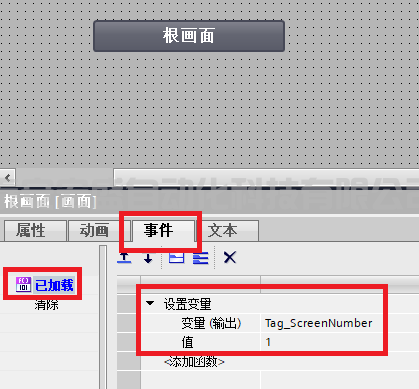

在画面属性的”加载“事件添加系统函数 “设置变量”，为变量（输出）参数选择变量 “Tag_ScreenNumber”,值设置为画面编号1.

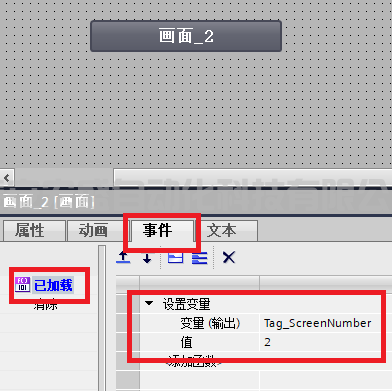

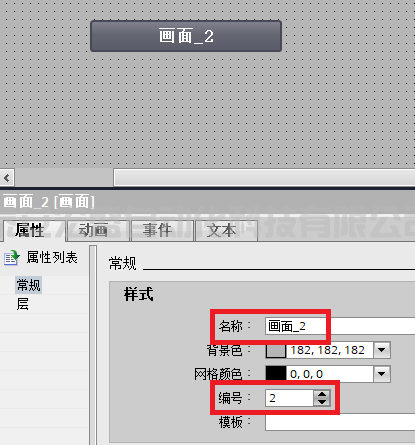

添加画面名称为“画面_2”的画面，编号为“2”。在画面事件>加载添加系统函数 “设置变量”，为变量（输出）参数选择变量 “Tag_ScreenNumber”,为值参数输入数值为画面编号 “2”。

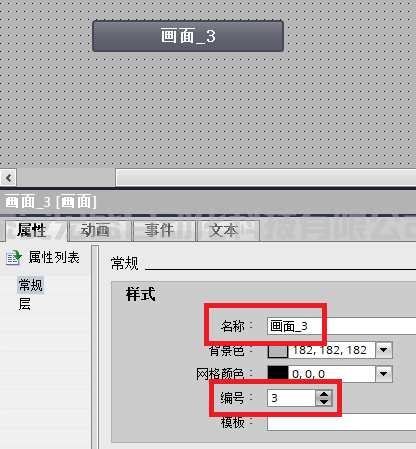

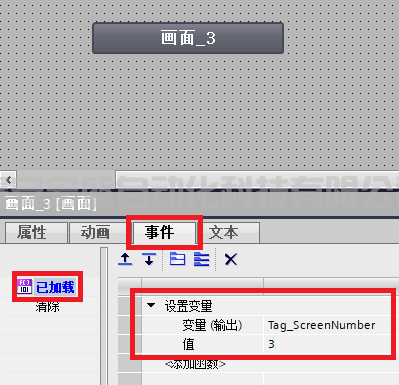

添加画面名称为“画面_3”的画面，编号为“3”。在画面事件>加载添加系统函数 “设置变量”，为变量（输出）参数选择变量 “Tag_ScreenNumber”,为值参数输入数值为画面编号 “3”。

 2.3 添加文本列表

文本列表的组态可以参考如下视频链接：

TIA Portal V13如何组态文本列表和图形列表

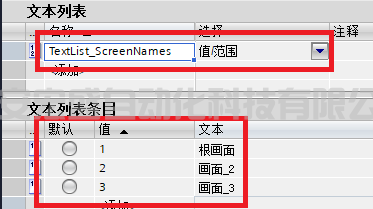

添加文本列表名称为 TextList_ScreenNames 的文本列表 , 为此文本列表添加文本列表条目，值列和文本列需要与添加的画面的画面编号和画面名称相匹配。

 2.4 组态永久区域

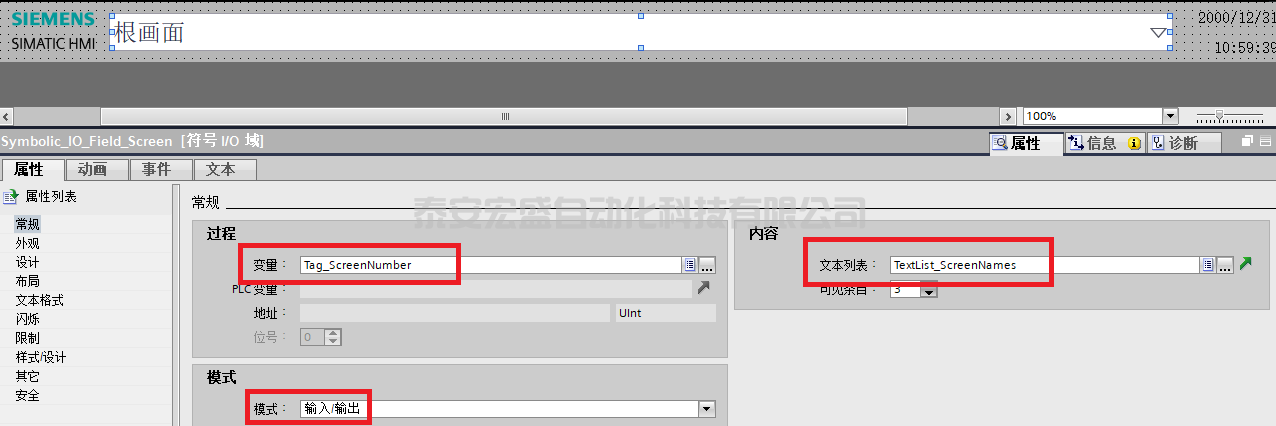

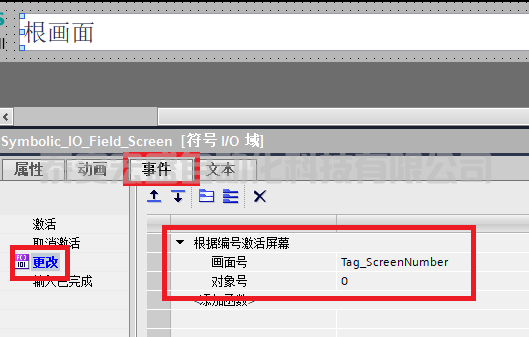

在永久区域中添加符号I/O 域，组态符号I/O 域，属性>常规>内容>文本列表选择“TextList_ScreenNames”, 过程>变量选择变量 “Tag_ScreenNumber”，模式>选择输入/输出，事件>更改添加系统函数 “根据编号激活屏幕” ，为画面号参数选择变量 “Tag_ScreenNumber”,对象号参数默认为0，保持默认。

3. 运行HMI项目

3.1 通过符号IO域选择需要切换的画面

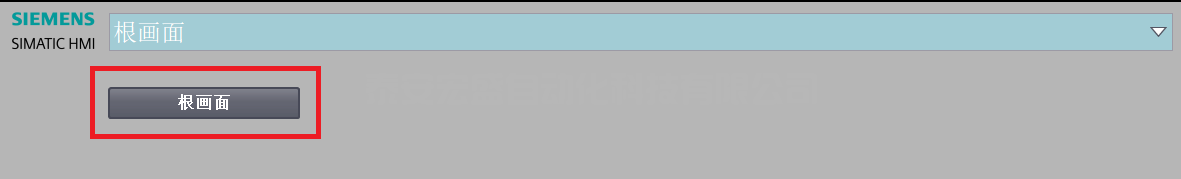

启动 HMI 设备，HMI 设备激活起始画面 “根画面”。

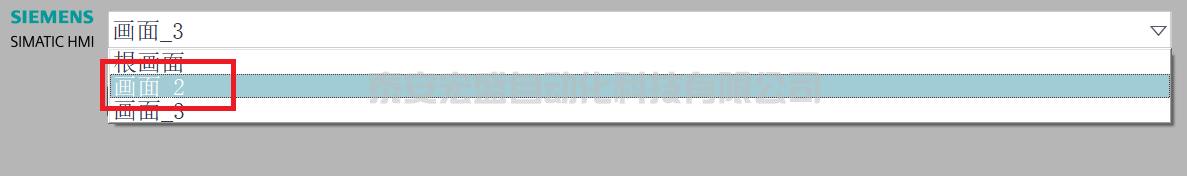

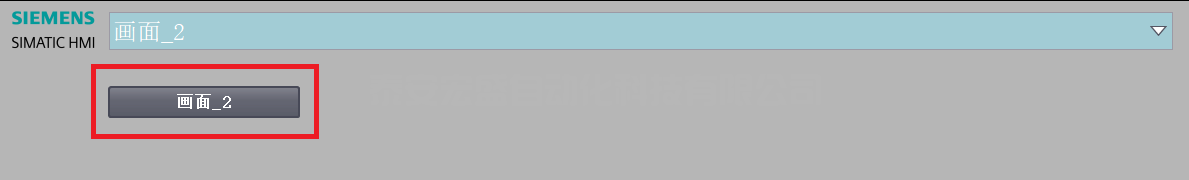

通过符号I/O 域选择需要切换至“画面_2”

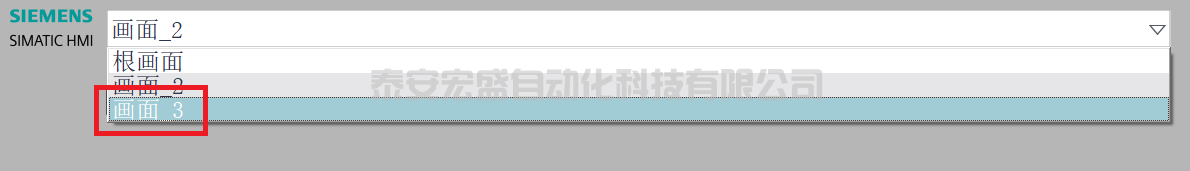

通过符号I/O 域选择需要切换至“画面_3”
