PLC 功能指令篇（高速处理指令一）

作者：admin 时间：2026-05-11 20:10:00 点击：次

朋友们大家好，接下来介绍些高速处理指令，我们开始吧。

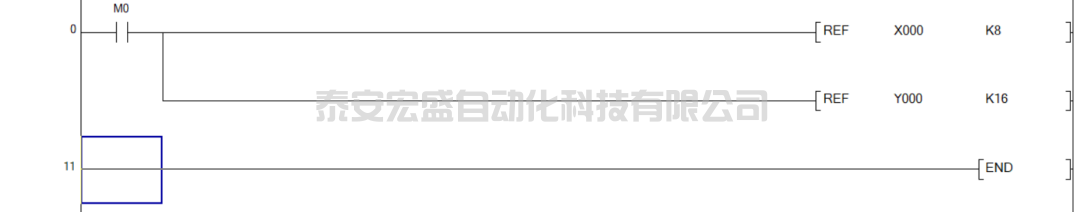

这条指令适用于输入继电器X 与输出继电器Y ，K8 表示需要立即刷新继电器的数量，数量只能是 8的整数倍。

主要功能，就是不用等到下一个扫描周期，就能对输入/输出继电器的状态进行刷新，即获取最新的输入状态，或者立即改变输出的状态。

因为 PLC 的扫描周期很短，非必要的情况下就不需要使用这条指令。

二、比较置位（高速计数器用） HSCS

程序如下：

这条指令适用于高速计数器，所以我们需要用到高速计数器，高速计数器在程序中的使用与普通计数器一样，只是计数器有特定的编号，需要从指定的输入点接入脉冲信号。高速计数器计数范围很大只有 32位没有16位，所以在使用比较置位指令，我们需要在前面加个 D。

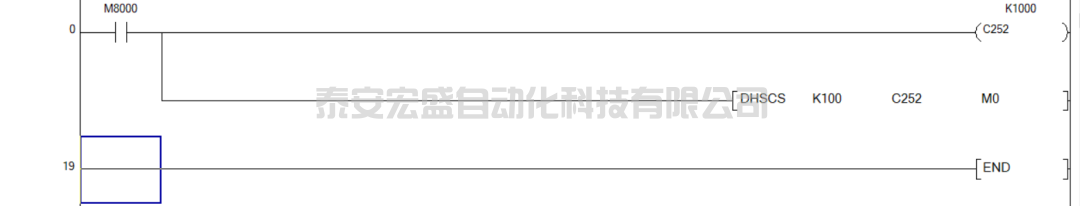

K100 为预设的比较值，也可以用数据寄存器D 代替，C252 为特定的高速计数器，M0 为输出的结果，当C252 的计数值等于K100 时，M0 立即接通。

三、比较复位（高速计数器用） HSCR

程序如下：

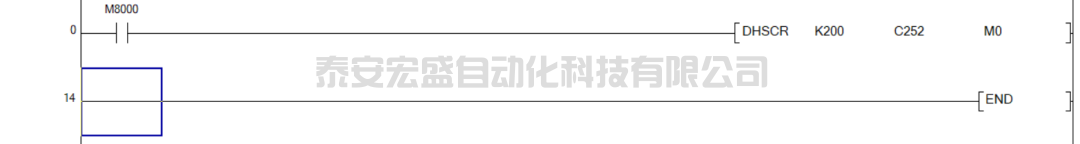

这条指令正好与 DHSCS 相反，当高速计数器的数值等于预设值时，将 M0 置 OFF。

四、区间比较（高速计数器用） HSZ

程序如下：

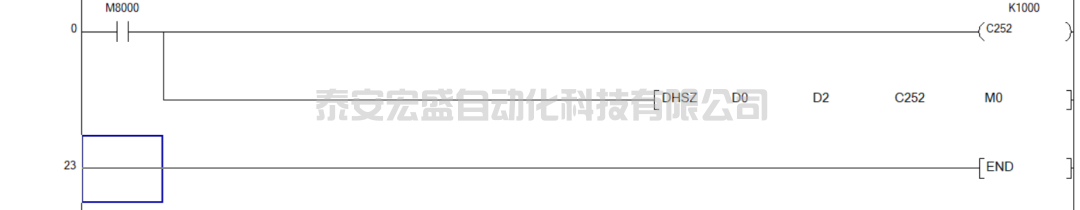

程序中：D0 为比较区间的下限数值、D2 为比较区间的上限数值

当 C252的数值 < D0 时，M0 为 ON

当 D0 <= C252的数值 <= D2 时，M1 为 ON

C252的数值 > D2 时，M2 为 ON

五、高速计数器传送 HCMOV

程序如下：

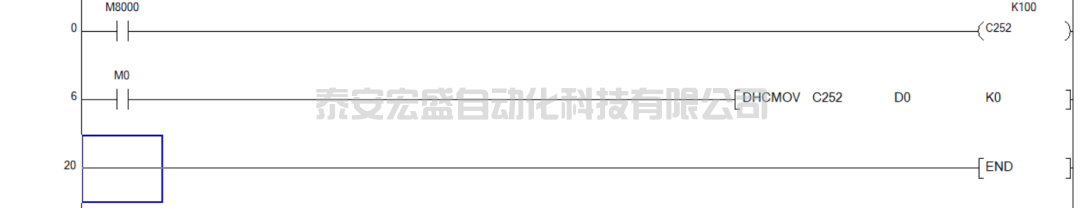

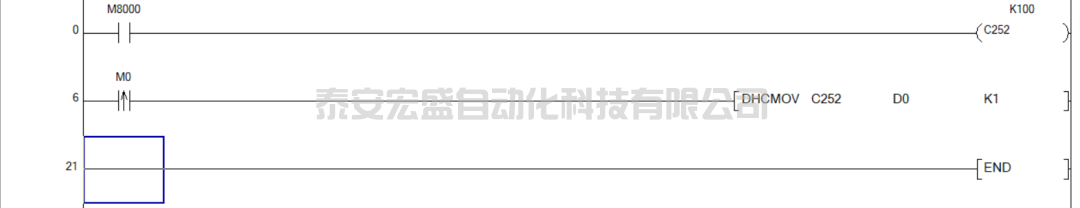

上述程序中，将 C252 的数值写入到 D0 中，K1 表示写入完成后，将C252的数值清零，所以前面的执行条件使用上升沿，否则 D0 中的值会一直为0 或者是一个很小的数，不是我们想要的结果。当为 K0 时，不会对高速计数器的值进行清零。可以用常开触点一直接通执行，如下

六、脉冲密度 SPD

程序如下：

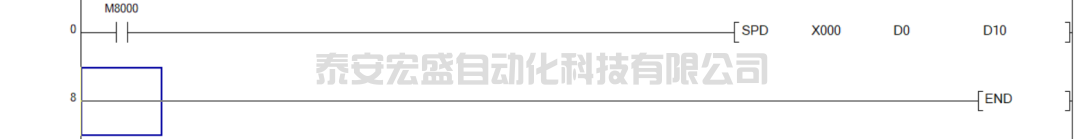

上面程序中，X0 为脉冲输入端口，D0 为采用时间单位为毫秒，D1 为采样开始后，剩余的时间单位同上，D10 为最终的测定值，D11 为采样的当前值。

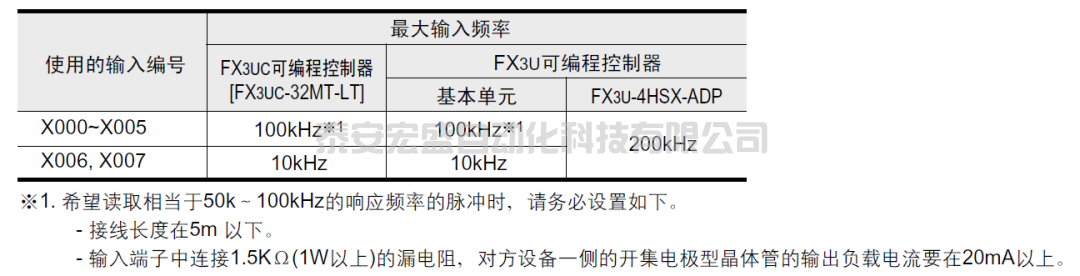

备注：需注意不同点位对脉冲输入频率的响应是不一样的，如下

通过这条指令我们可以测出相应的转速，如下

转速 N（r/min） = [ 测定值 D10 / (n * 采样时间 D0 ) ] * 60 * 1000
