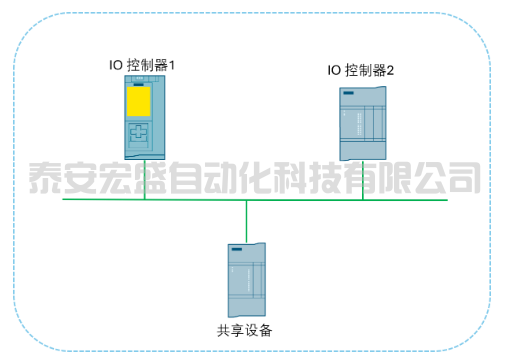

场景一：IO 控制器与充当智能共享设备的 CPU 在同一个 TIA 项目内组态；
图1. IO 控制器和共享设备的CPU 在一个项目中
场景二：IO 控制器与智能共享设备分属两套独立项目，先在共享设备工程中将 CPU 组态为智能设备并导出 GSD 文件，再分别在两套控制器项目里导入该 GSD，最后把智能设备分配给上位 IO 控制器完成通讯搭建。
图2.IO 控制器和作为智能共享设备的CPU 不在一个项目中
1
硬件软件清单与设备参数
硬件型号
软件环境
TIA Portal STEP7 V21
各站点 IP 与设备名称对照表
2
IO 控制器、共享智能设备统一在单个项目内组态
2.1 共享设备 CPU1212C 基础配置

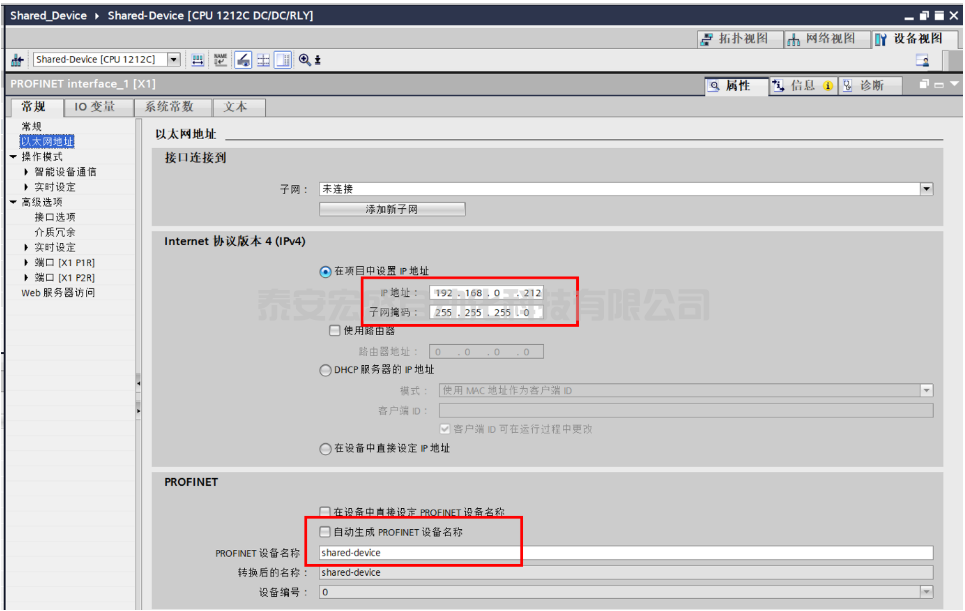

(1)、新建 TIA 项目，插入 CPU1212C，进入设备视图，设置网口 IP 为 192.168.0.212、子网掩码 255.255.255.0，设备名称填写 shared-device。
图3. 添加 CPU 1212C 并设置 IP和设备名称

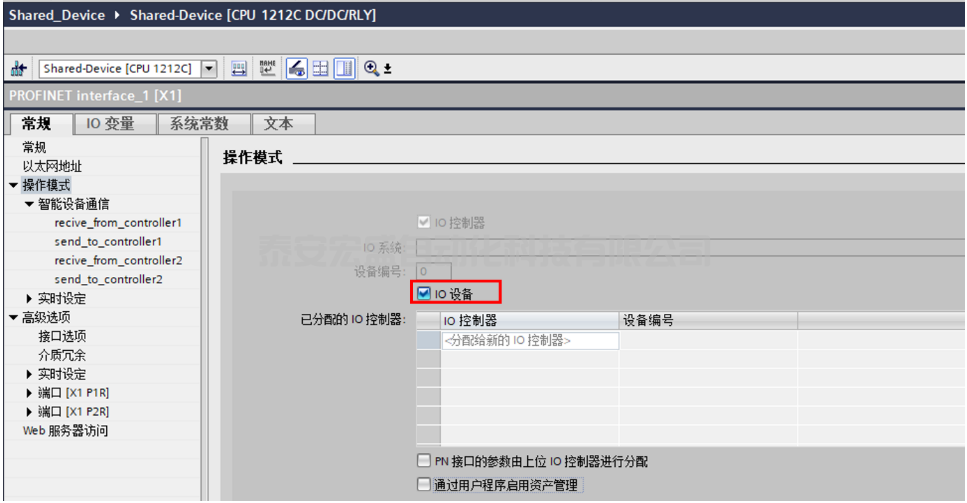

(2)、开启 IO 设备工作模式：点开 CPU 以太网接口属性巡视窗口，依次打开「常规 - 操作模式」，勾选启用 IO 设备功能。
图 4 .使能操作模式
(3)、新建通讯传输区：在同一操作模式页面进入「智能设备通信」，新增 4 组传输区域，两组用于和 Controller1 交互（recive_from_controller1、send_to_controller1），另外两组用于和 Controller2 交互（recive_from_controller2、send_to_controller2），自定义每块区域的本地地址与数据长度。
图5.配置共享设备传输区域
2.2 IO 控制器 1（CPU1214C）组态

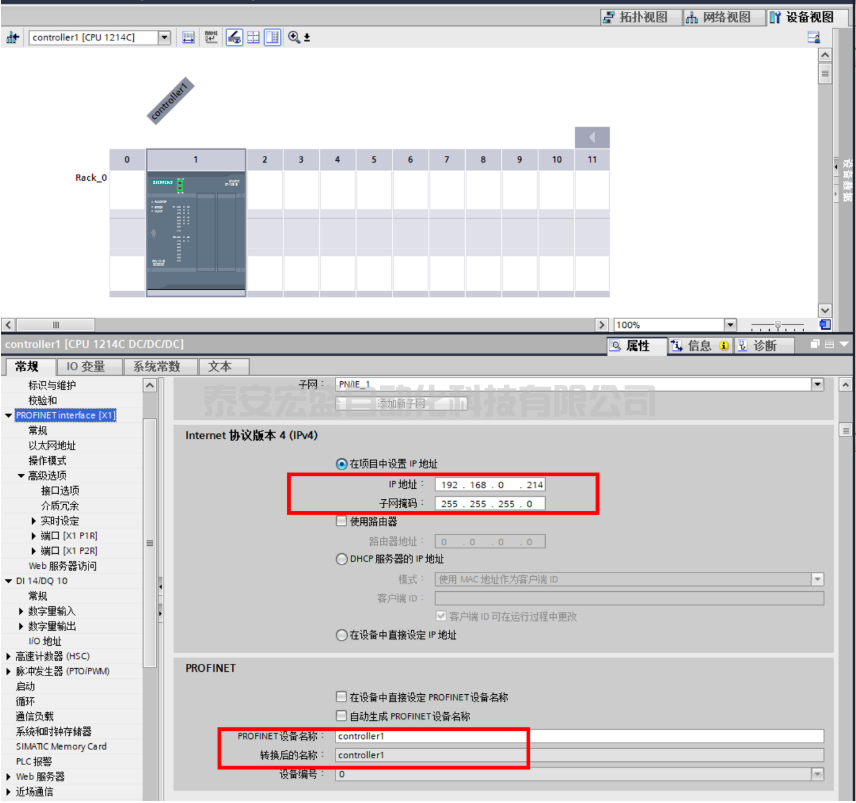

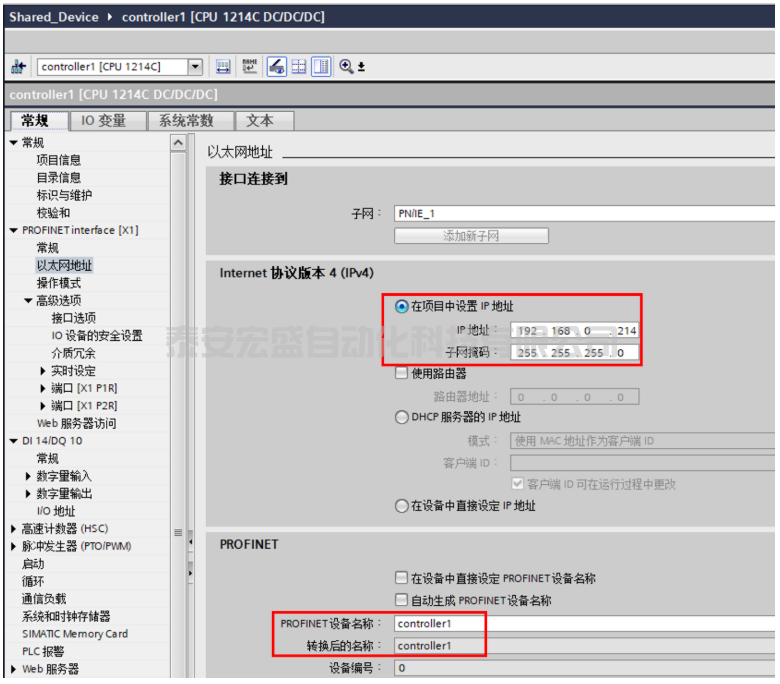

在当前总项目中添加 CPU1214C，新建 PROFINET 子网，配置网口 IP192.168.0.214，设备名称 Controller1。
图6. 添加 CPU 1214C 并设置 IP 和设备名称
2.3 IO 控制器 2（CPU1516F）组态
添加 IO 控制器 2 （CPU 1516F-3 PN/DP）

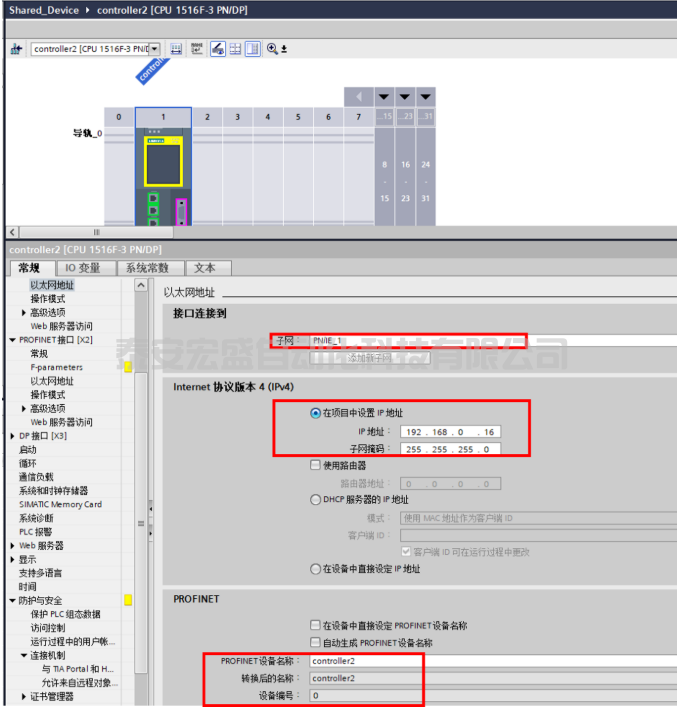

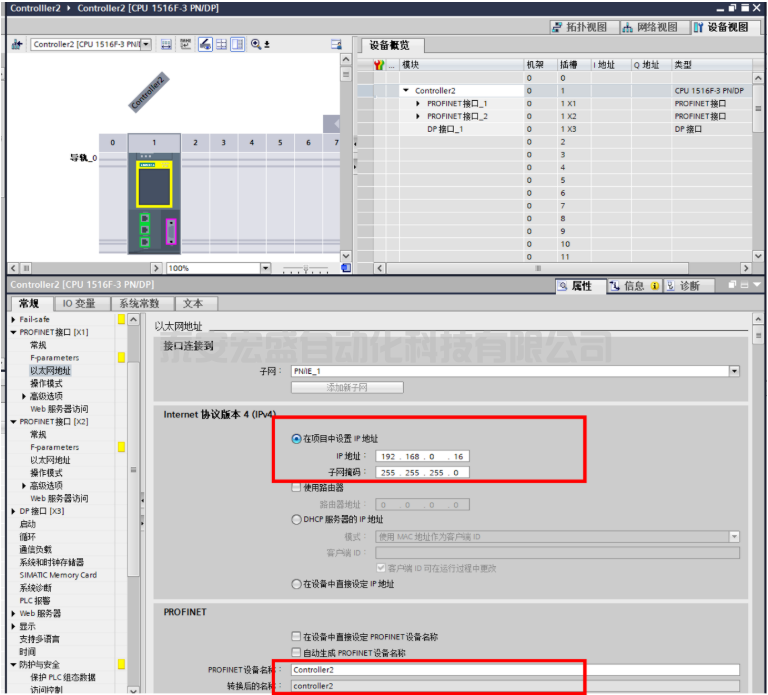

在当前项目中，添加 CPU1516F-3 PN/DP CPU。在设备视图中，为 CPU1516F-3 PN/DP 以太网接口添加子网，设置 IP 地址 （192.168.0.16）、子网掩码（255.255.255.0）和设备名称“controlLer2”，如图 7 所示。
图 7. 添加 CPU1516F-3 PN/DP 并设置 IP 和设备名称
2.4 共享设备分配双控制器并绑定通讯地址

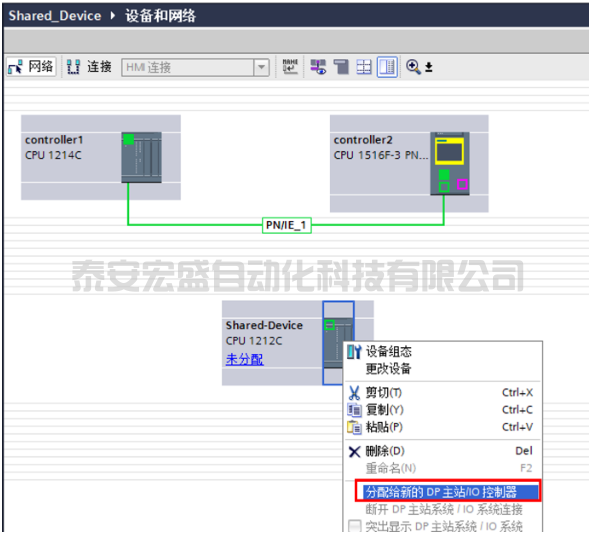

(1)、切换至网络视图，右键 shared-device 共享设备，选择「分配给新 DP 主站 / IO 控制器」；
图8.将共享设备分配给新的DP主站/IO控制器

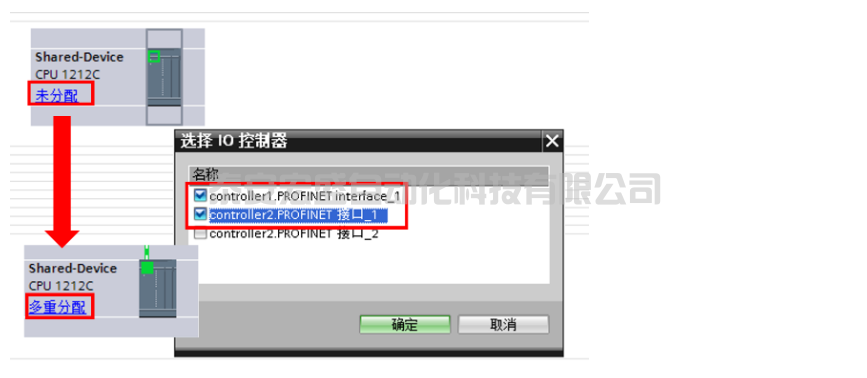

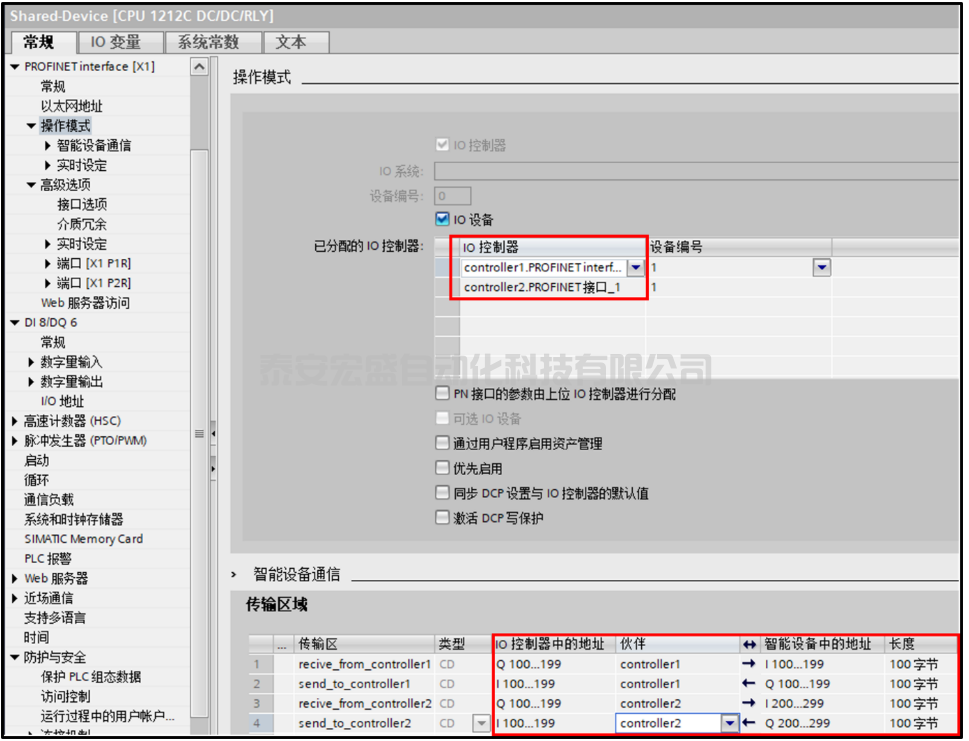

(2)、在弹窗内同时勾选 controller1.PROFINET interface_1、controller2.PROFINET interface_1，分配完成后共享设备图标左下角会显示多重分配标识；
图9. 选择IO 控制器
(3)、绑定传输区对应控制器与 IO 地址：回到 CPU1212C 以太网接口 - 智能设备通信界面，分别为 4 组传输区指定访问控制器。recive_from_controller1、send_to_controller1 分配给 Controller1；recive_from_controller2、send_to_controller2 分配给 Controller2。地址对应规则：Controller1 侧 QB100~QB199 发送数据，对应共享设备 IB100~IB199 接收；Controller1 侧 IB100~IB199 接收数据，对应共享设备 QB100~QB199 发送。Controller2 侧 QB100~QB199 发送数据，对应共享设备 IB200~IB299 接收；Controller2 侧 IB100~IB199 接收数据，对应共享设备 QB200~QB299 发送。
2.5 通讯功能验证

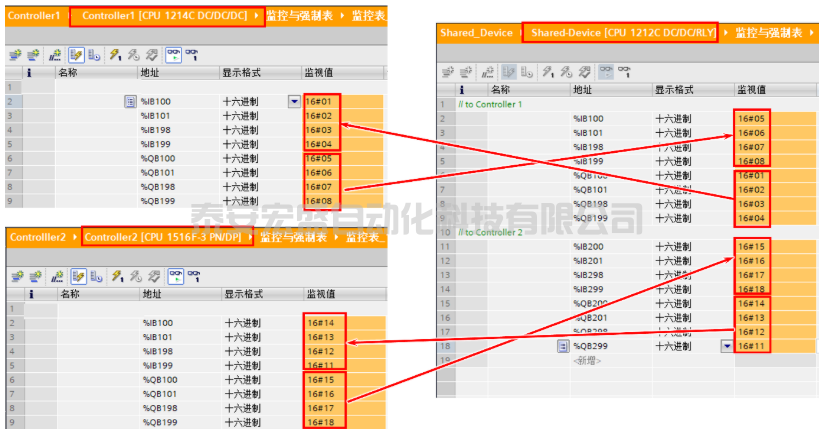

分别将三套 CPU 的硬件组态与程序下载至对应实体控制器，PROFINET IO 通讯链路自动建立。打开监控表添加全部传输区地址，对 Q 输出区写入数值，查看两侧收发区数据完全一致即代表通讯正常。
图 11. 通信测试
(1)、新建独立工程，添加 CPU1212C，设置 IP192.168.0.212、设备名称 shared-device；
图12. 添加 CPU 1212C 并设置 IP和设备名称

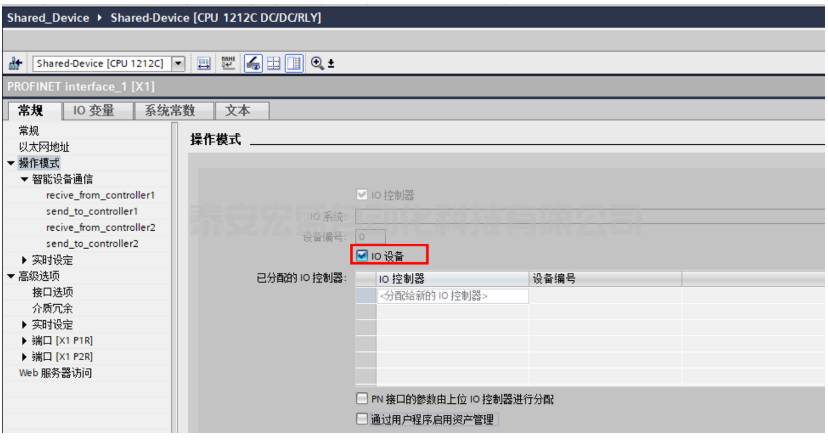

(2)、以太网接口属性「常规 - 操作模式」启用 IO 设备模式；
图 13 .使能操作模式

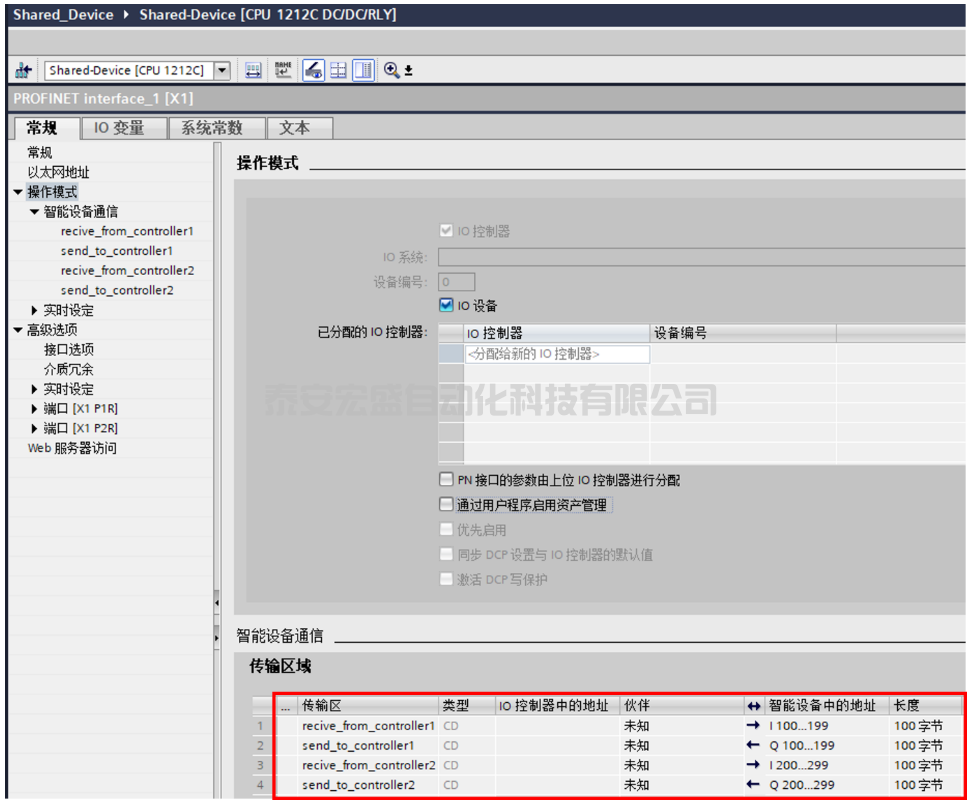

(3)、进入智能设备通信界面，创建 4 组对应两个控制器的传输区；“recive_from_controller1”和“send_to_controller1”将用于与“controller1” 通信；“recive_from_controller2”和“send_to_controller2”将用于与“controller2” 通信。
图14.配置共享设备传输区域

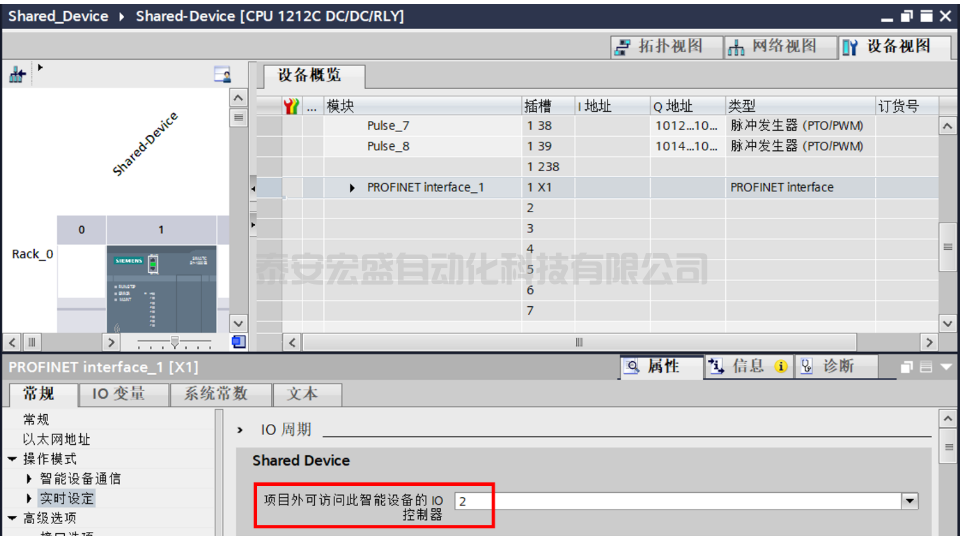

(4)、实时参数设置：在操作模式 - 实时设定的 Shared Device 选项中，将可访问该设备的 IO 控制器数量改为 2；
图 15. 设置访问共享设备的 IO 控制器的数量

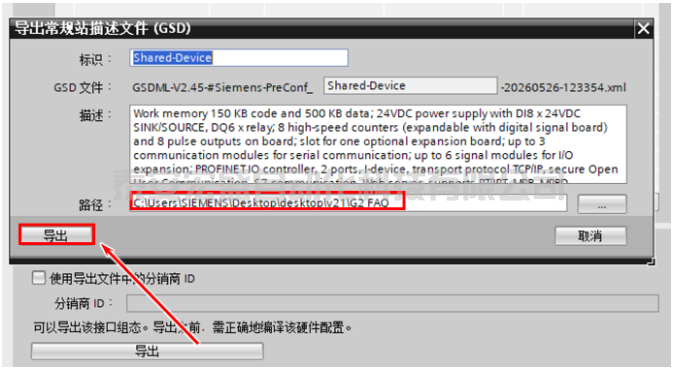

(5)、导出 GSD 文件：编译硬件无误后，在智能设备通信页面底部点击导出，保存生成的 GSD 文件，用于后续控制器项目调用。
图16. 导出共享设备 GSD 文件
2 .独立项目组态 IO 控制器 1（CPU1214C）
新建单独项目 Controller1，添加 CPU1214C，配置子网 IP192.168.0.214，设备名称 Controller1；
图 17. 添加 CPU 1214C 并设置 IP 和设备名称

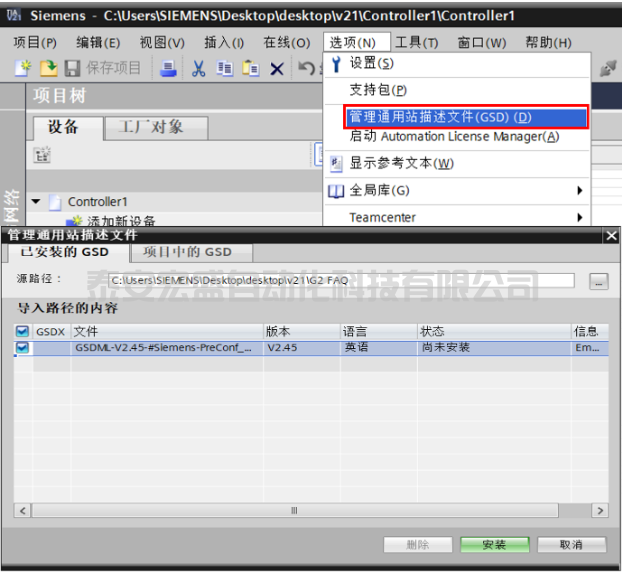

(2)、导入 GSD 库：顶部菜单栏「选项 - 管理通用站描述文件」，选中刚才导出的 GSD 完成安装；
图 18 导入共享设备 GSD 文件

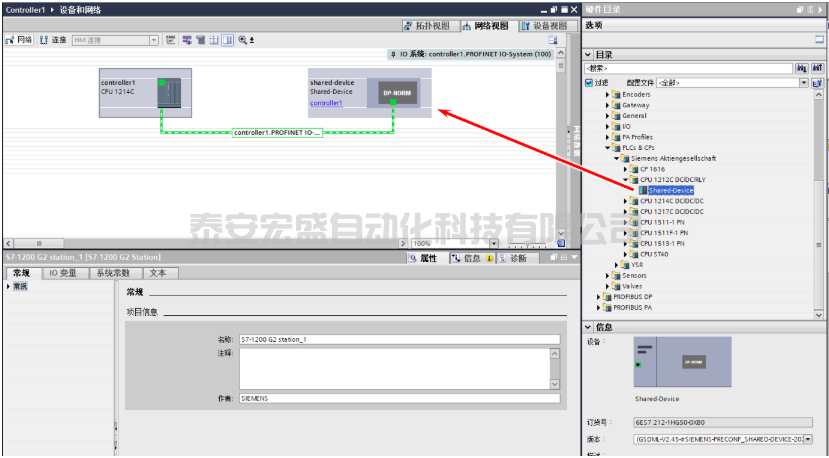

(3)、挂载共享设备：硬件目录路径「其他现场设备 - PROFINET IO-PLCs & CPs-SIEMENS AG」找到共享设备，拖拽至网络视图并绑定到 CPU1214C 的 PN 接口，设备名称必须和共享设备统一填写 shared-device；
图 19.添加共享设备
添加共享设备的 GSD 文件的设备名称需要跟共享设备 CPU 1212C 的设备名称保持一致，CPU1212C 设备名称为“shared-device”，此处需要设置一致。

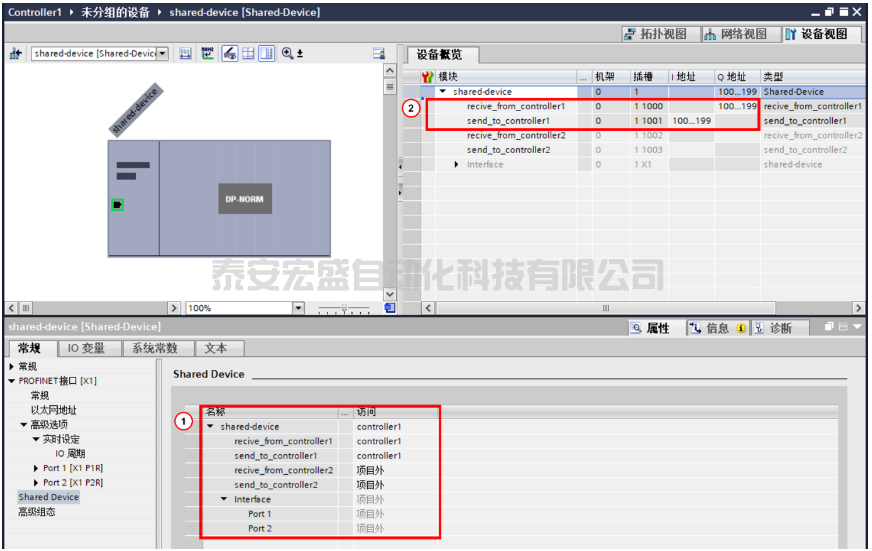

图 21 配置访问区权限和 IO 地址
确保共享设备的一个传输区只有一个 IO 控制器具有访问权，如果传输区在一个 IO 控制器中设置了访问权，则必须在另一个 IO 控制器中设置访问权“项目外”，反之亦然。
(1)、新建独立项目 Controller2，添加 CPU1516F，配置 IP192.168.0.16、设备名称 Controller2；
图 22. 添加 CPU1516F-3 PN/DP 并设置 IP 和设备名称
(2)、GSD 导入、添加共享设备操作步骤和控制器 1 完全一致；

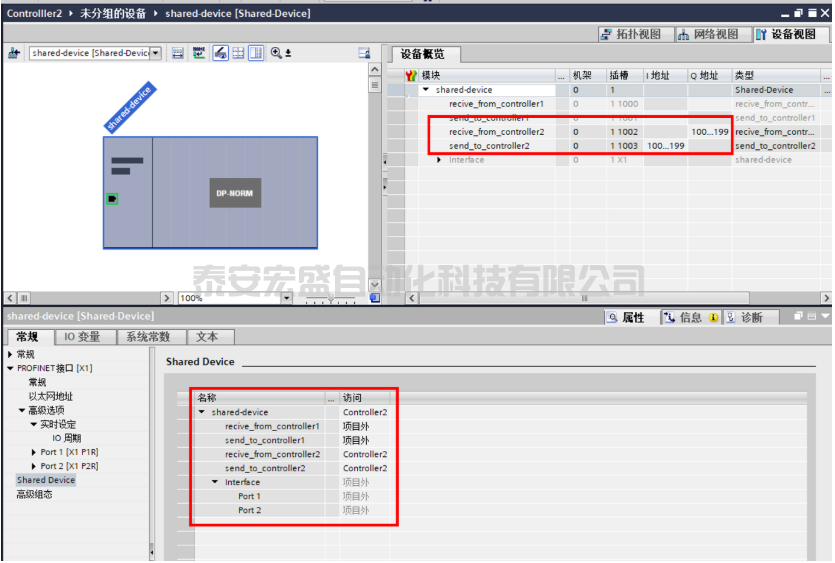

(3)、分配传输区权限：recive_from_controller2、send_to_controller2 分配给 Controller2，另外两组传输区权限设为项目外；
(4)、IO 地址匹配：Controller2 发送 QB100~QB199 对应共享设备 IB200~IB299，Controller2 接收 IB100~IB199 对应共享设备 QB200~QB299。
图 23. 配置访问区权限和 IO 地址
1 . “recive_from_controller2”和“send_to_controller2”是由“controller2”访问，因此在访问栏中选择“controller2”；“recive_from_controller1”和“send_to_controller1”是由“controller1”访问，因此在访问栏中选择“项目外”。
2.在“设备概览”中，为共享设备中可被 “controller2” 访问的传输区分配 IO 地址。本例中 “controller2”使用 QB100~QB199 作为数据发送区，该地址对应共享设备 CPU 1212C 侧的数据接收区为 IB200~IB299；“controller2”使用 IB100~IB199 作为数据接收区，该地址对应共享设备 CPU 1212C 侧的数据发送区为 QB200~QB299。
3.4 跨项目通讯测试

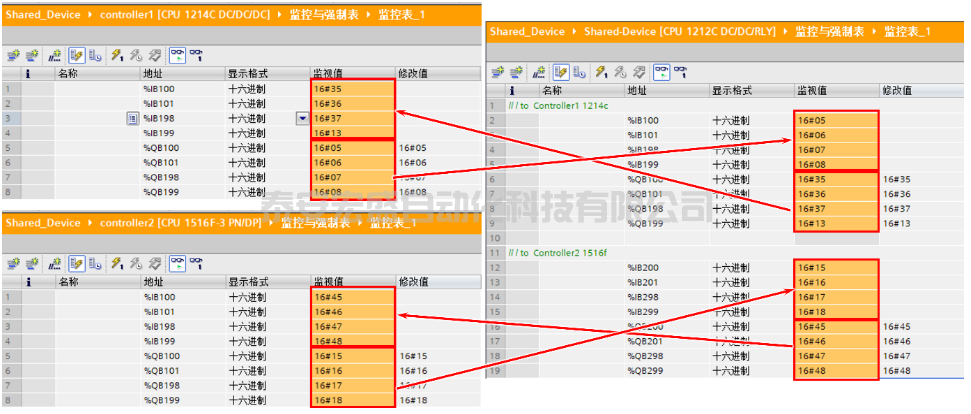

分别下载共享设备、控制器 1、控制器 2 三套独立项目至对应 CPU，PROFINET IO 链路自动连通。打开监控表对输出区赋值，核对两端收发数据同步，即可确认跨项目 Shared Device 通讯运行正常。
图 24. 通信测试
